Deutlich leichtere Laseroptik
Diamantlinsen machen´s möglich
Diamanten sind nicht nur »a Girl‘s Best Friend«, künstliche Diamanten sind auch als Material für Laseroptiken attraktiv: Mit ihrer ungewöhnlich hohen Brechzahl und der exzellenten Wärmeleitung erlauben sie zehnmal leichtere Laseroptiken. Faserlaser im kW-Bereich könnten damit deutlich flexibler agieren.
Diamanten zeigen einige verblüffende Eigenschaften: Zum Beispiel liegt ihre Brechzahl bei 2,4. Das ist extrem hoch und ermöglicht viel dünnere Optiken. Die Wärmeleitfähigkeit beträgt 2000 W/m*K und ist damit mehr als 1400-mal höher als bei normalem Glas. Zusammen mit der hohen Zerstörschwelle machen diese Eigenschaften Diamanten hochinteressant für Optiken im Hochleistungsbereich.
Bislang werden polykristalline Diamantsubstrate als Fenster bei CO2-Lasern verwendet. Aufgrund von Unreinheiten und Störstellen absorbieren und streuen sie Laserstrahlung bei Emissionswellenlängen um 1 µm, was sie für Faserlaser ungeeignet macht. Einkristalline Diamanten haben dieses Problem nicht, sind aber schwerer herzustellen.
Am Fraunhofer-Institut für Angewandte Festkörperphysik IAF in Freiburg wird seit Jahren an der Herstellung von monokristallinen Diamanten geforscht. Die am IAF entwickelten CVD-Reaktoren mit stabilen Plasmabedingungen machen Substrate von bis zu mehreren Millimeter Dicke möglich.
Dabei werden maximal 60 Diamanten gleichzeitig hergestellt. Mit Aufbauraten von bis zu 30 µm pro Stunde lassen sich so Optiken mit einer Apertur von ca. 10 mm herstellen.

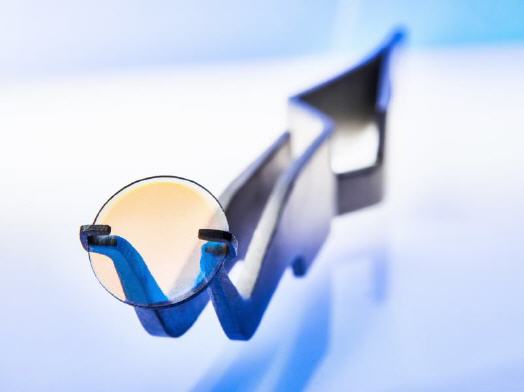

Linsen aus den synthetischen Einkristall-Diamanten aus Freiburg zeigen eine niedrige Absorption und auch eine niedrige Doppelbrechung. Jetzt wurden einige Exemplare mit Antireflexionsbeschichtungen versehen und in einen Schneidkopf für Faserlaser eingebaut.
Martin Traub vom Fraunhofer-Institut für Lasertechnik ILT in Aachen sagt dazu: »Wir haben erstmals eine komplette Laseroptik für die Diamantlinsen optimiert. Der Schneidkopf wird damit mehr als 90 Prozent leichter.«

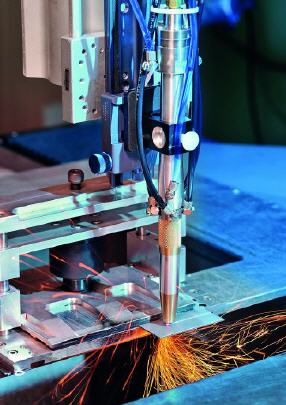

Die Linsen mit 7 mm Durchmesser hatten vorher Tests mit 2 kW Laserleistung ohne Probleme absolviert. Jetzt wurde ein System für Schneidversuche mit einem 1 kW-Faserlaser aufgebaut. Im Schneidkopf integriert sind eine Wasserkühlung und die Schutzgaszufuhr. Eine Prozessüberwachung ist derzeit noch nicht vorgesehen.
Die neue Optik dürfte die Flexibilität beim Laserschneiden deutlich erhöhen. Die geringe Baugröße ermöglicht eine Bearbeitung auch an schwer zugänglichen Stellen, das geringe Gewicht erleichtert wiederum hochdynamische Bewegungen bei der 3D-Bearbeitung.
