Fünfachs-Spanner mit einstellbarem Zentrum

Kontec KSX-C von Schunk

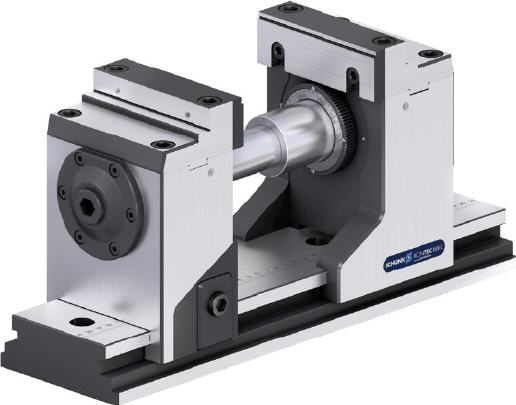

Schunk erweitert die Reihe seiner kraftverstärkten Fünfachs-Spanner um ein Spannsystem mit einstellbarem Zentrum: Der wartungsfreie ›Kontec KSX-C‹ verfügt über zwei Backen, die anhand eines gelaserten Maßstabs präzise verschoben werden können.


Wie alle Modelle der KSX-Familie verfügt auch der KSX-C über werkzeuglos einstellbare Spannkräfte zwischen 4 und 40 kN, gemessen direkt am Werkstück. Er bietet damit jede Menge Power für einen sicheren Halt auch bei minimalen Spannflächen. Die Auflagefläche in einer Höhe von 211 mm gewährleistet, dass die Werkstücke auf allen Seiten optimal zugänglich sind. Dank 160 Grad-Schnellspannung sind sie mit einer einzigen Hebeldrehung in weniger als einer Sekunde vibrationssicher und wiederholgenau gespannt. Da die Spannung auf Zug erfolgt, entsteht nur eine geringe Biegebelastung am Grundkörper. Zudem sorgen das lange Führungssystem und die Anordnung des Spannmechanismus für eine sehr steife, formstabile Aufspannung, wodurch sich ideale Voraussetzungen für eine präzise Bearbeitung der zweiten Seite ergeben.

Sowohl der Antrieb als auch der Verstellmechanismus des 5-Achs-Spanners sind vollständig gekapselt und so gegen Späne, Schmutz und Kühlschmiermittel geschützt. Zusätzlich verhindert das reinigungsfreundliche Design, dass sich Spänenester bilden. Der KONTEC KSX-C fügt sich nahtlos in den Systembaukasten für die hocheffiziente Werkstückspannung von SCHUNK ein. So lassen sich die Spannbolzen des Nullpunktspannsystems SCHUNK VERO-S ohne Einsatz einer Adapterplatte unmittelbar in den Grundkörper des 5-Achs-Spanners montieren.

In Verbindung mit dem Nullpunktspannsystem kann der Spanner in Sekundenschnelle und mit maximaler Wiederholgenauigkeit auf den Maschinentisch eingewechselt werden. Wahlweise lässt er sich mit Standard-, Alu- oder speziellen 5-Achs-Aufsatzbacken bestücken. Alternativ können Pendelplatten sowie zahlreiche andere Standardbacken aus dem weltweit größten Standardspannbackenprogramm von SCHUNK verwendet werden.

Den SCHUNK KONTEC KSX-C gibt es in drei Baugrößen mit Spannbereichen von 14 mm bis 378 mm, 448 mm bzw. 578 mm.
