ISD Group präsentiert HiCAD und HELiOS 2018

Konstruktionsprozesse vereinfachen

Das Entwicklerteam der ISD Software und Systeme GmbH hat auch in die neuen Versionen von HiCAD und HELiOS 2018 viel Zeit und Engagement gesteckt, um eine ausgereifte und stabile CAD- und PDM/PLM-Lösung zu bieten.

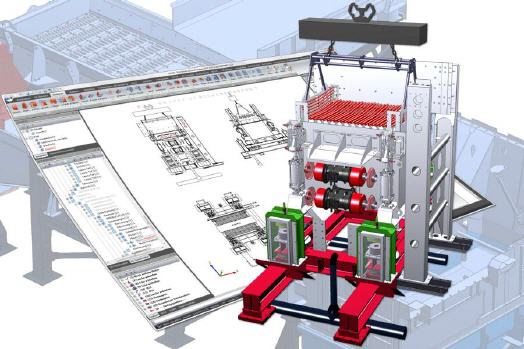

Hicad 2018


Neben der Modernisierung vieler Funktionen sind für HiCAD 2018 und die beiden folgenden Service Packs wieder zahlreiche Neu- und Weiterentwicklungen geplant. Dazu gehört bspw. der neue Positionierungsmodus, der – anders als bisher – die Positionierungseinstellungen nicht global, sondern konstruktionsweise speichert. Unterschiedliche, branchenspezifische Konfigurationen lassen sich dabei als Favoriten definieren/verwenden. An die Stelle der in der bisherigen Positionierung fest vorgegebenen Teilegruppen treten nun frei konfigurierbare Teilegruppen, deren Elemente sich mit Hilfe von Teilefiltern zusammenstellen lassen.

Die bisherige Funktion Explosionsdarstellung ist durch eine neue Funktion ersetzt worden mit der sich Baugruppen "zerlegt" darstellen lassen. Dabei basiert die Zerlegung aktuell auf Verschiebungen der Bauteile. Für die kommenden Service Packs sind weitere Transformationen, wie z.B. Drehungen geplant.

Darüber hinaus ermöglicht HiCAD 2018 die Generierung von Lochplatten gemäß DIN 4185-2 und DIN 24041, d.h. die Generierung von Platten (Blechen, Tafeln etc.) mit gleichartigen Öffnungen (Löchern) in regelmäßigen Anordnungen, die z.B. durch Stanzen bzw. Perforieren und Bohren hergestellt werden. Unterstützt werden Rund-, Quadrat- und Langlochungen sowie Sonderlochungen. Die Anordnung der Lochungen kann in geraden, versetzten und diagonal versetzten Reihen sowie frei versetzt erfolgen.

Weitere Neuheiten der Softwaregeneration HiCAD 2018 sind die Gewindedarstellung in schattierten Ansichten, die Unterstützung von Fräskantzonen im Blechbereich, die Unterscheidung von Innen- und /Außenkonturen bei der Abwicklung, die zusätzliche Designvariante für Rahmenecken sowie die dynamische Verlaufsänderung von Rohrleitungen und noch vieles mehr. Im Bereich der Elementverlegung steht zusätzlich zur Funktion Elementverlegung, die Kassetten auf Flächen einer Skizze verlegt, die Funktion Unterkonstruktion zur Verfügung, die Profile auf den Kanten einer Skizze verlegt.

HELiOS sorgt auch 2018 mit zahlreichen anwenderorientierten Neu- und Weiterentwicklungen für ein einfaches und effizientes Produktdatenmanagement. Schwerpunkte der Softwareentwicklung sind neben dem neuen HELiOS-Arbeitsbereich für die Office-Kopplungen auch die Bearbeitung von Attributen bei zusammengefassten Positionen. Dabei werden jetzt unterschiedliche Attributbelegungen von zusammengefassten Positionen in der Ergebnisliste für die verwendeten Positionen entsprechend gekennzeichnet.

Sind die Attributbelegungen identisch kann der Anwender diese direkt und für alle zusammengefassten Positionen in der Ergebnisliste editieren. Auch der Bereich der Multi-CAD-Kopplungen überzeugt wieder mit vielen Neu- und Weiterentwicklungen. Dazu gehören unter anderem der stark verbesserte Dialog zur Übernahme kompletter Baugruppen in Inventor, die einfache Anlage neuer Projekte sowie die Artikelverknüpfung direkt aus der Multi-CAD Integration in SOLIDWORKS und Inventor.

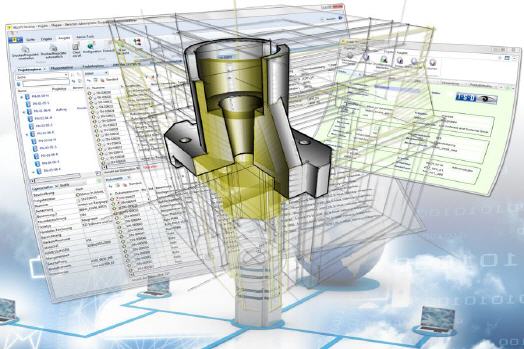

Helios 2018
