Mit Hypermill optimal zerspanen
Neue Version veröffentlicht
Open Mind hat die neue Version der CAD/CAM-Suite hyperMILL vorgestellt. In dieser Version wurden viele Features wie die Bohrungs- und Taschenerkennung sowie das 3D-optimierte Schruppen weiter verbessert.

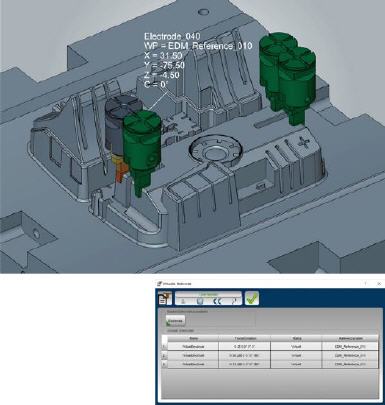

Eine wichtige Neuerung der letzten Version wurde in hyperMILL 2018.2 noch weiter verfeinert: das Elektrodenmodul, mit dem Senkerodierelektroden automatisch aus zu erodierenden Flächen in der Bauteilgeometrie abgeleitet werden. Mit der Funktion „Virtuelle Elektrode„ lassen sich jetzt Kopien einer bereits erstellten Elektrode an verschiedenen Positionen erzeugen. Diese sind kollisionsgeprüft und können die Technologiewerte der Masterelektrode besitzen oder neue Technologiewerte zugewiesen bekommen. Diese Werte werden beim Elektrodenfräsen entsprechend verarbeitet. Referenzsystem und Erodierposition stehen für jede Kopie im Report zur Verfügung.
Erleichterte Analyse
Eine der neuen Funktionen in hyperCAD-S ermöglicht es, die Abstände zwischen zwei Formen zu messen. Die Funktion kann auf Flächenmodellen, Solids, Netzen oder Rohteilen angewandt werden. Eine über die Funktion „Globales Annähern„ erzeugte Fläche lässt sich so mit der Originalfläche vergleichen. Außerdem lassen sich Gussteilaufmaße schnell überprüfen. Der häufig genutzte Befehl „Abwickeln„ wurde um den Modus „Radial„ erweitert, so dass sich jetzt radial angeordnete Kurven oder Texte auf Rotationskörpern mit gleichbleibender radialer Länge abwickeln lassen – praktisch für Gravuren oder Reifenbeschriftungen.
Zum einfachen Ändern von Fräsbegrenzungen oder Drehkonturen gibt es in hyperMILL 2018.2 den Befehl „V-Skizze„. Mit ihm werden 2D-Konturen mit geometrischen Beziehungen versehen. Werden einzelne Konturen verändert, wird die Skizze automatisch anhand ihrer Abhängigkeiten aktualisiert. Die Werte der V-Skizze werden über Maßbeziehungen und die Parameterliste editiert.
Mehr Informationen zu Open Mind:
 |
Open Mind |
|
Argelsrieder Feld 5 |
|
82234 Weßling |
|
Tel.: 08153-933-500 |
|
Fax: 08153-933-501 |
|
E-Mail: info@openmind-tech.com |
|
www.openmind-tech.com |
