2-in-1-Sensortechnologie
3D-Inline Messungen und 3D-Roboterführung zugleich
Mit einem zukunftsweisenden Technologiemix aus verschiedenen Messmethoden und 3D-Punktewolken-Technologie vereint ein neues Allround-System von Isra 3D-Roboterführung und 3D-Messtechnik.

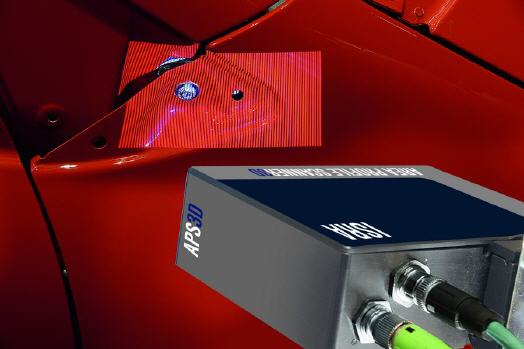

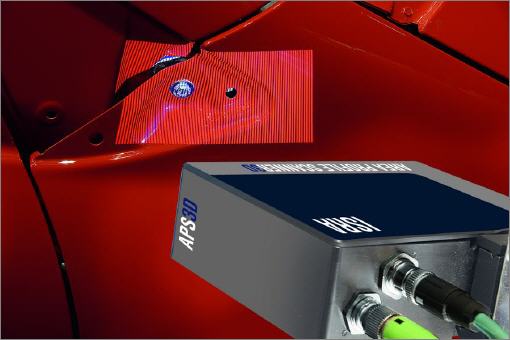

Die „Area Profile Scanner 3D„ bietet neben der Kombination aus Stereometrie, Triangulation und verschiedenen Beleuchtungsmodi je nach Bedarf ein Streifen- oder Zufallsmuster. Dieses liefert dem Sensor die notwendigen Referenzpunkte in einem einzigen Bild, was die Scanzeiten stark beschleunigt und damit besonders kurze Taktzeiten ermöglicht. Die notwendige Objekterfassung gelingt so auch bei bewegtem Objekt ohne Unschärfe. Für präzise Scans steht die Multi-Linien-Beleuchtung zur Verfügung, mit der das System Strukturen detailliert dreidimensional erfasst.
Schneller CAD-Vergleich und effizientes Teach-In von Merkmalen Die erhobenen Daten stehen sowohl als Punktewolke und dank der On-Board-Rechenkapazität auch im STL-Format für den direkten CAD-Vergleich zur Verfügung. Mittels automatischem Data-Meshing werden komplexe Oberflächen digital abgebildet, und so auch komplexe Merkmale wie Ebenen oder Bohrlöcher sicher erfasst.
Speziell für die Inline-Messtechnik bietet der APS3D zudem ein effizientes Teach-In von Merkmalen: Mit wenigen Klicks lassen sich die relevanten Kanten, Spalten oder Bohrlöcher definieren. Mit einer neuen integrierten Auswertungssoftware liefert das System exakte Messergebnisse aus den dreidimensionalen Bilddaten.
Als Teil von ISRAs „Touch & Automate„-Portfolio wird der APS3D mit WLAN ausgestattet und ist so in der Lage, sich mit anderen Sensoren und einer gemeinsamen Datenbank zu verbinden. Innerhalb des so entstehenden Sensornetzwerks kooperieren die eingesetzten Systeme bei umfangreichen Messaufgaben und liefern aggregierte Informationen für die Prozessanalyse: Die Anwender können in Reportings strukturiert auf diese Daten zugreifen.
Mit seiner hohen Flexibilität, Konnektivität und Anpassungsfähigkeit wird der APS3D so zu einem idealen Baustein für die vernetzte Fertigung und INDUSTRIE 4.0.
Mehr Informationen zur ISRA VISION AG:
 |
ISRA VISION AG |
|
Industriestr. 14 |
|
64297 Darmstadt |
|
Tel.: +49 (6151) 948 0 |
|
Fax: +49 (6151) 948 140 |
|
E-Mail: info@isravision.com |
