Kontaktfreie Präzisionsbearbeitung

Perfekte Werkzeuge mittels Laserbearbeitung

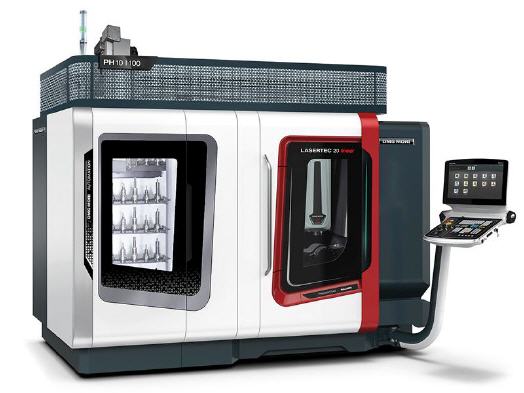

DMG MORI verfügt über langjährige Erfahrung in der Laserbearbeitung von PKD, CVD-D und CBN, aber auch Hartmetall. So realisiert die LASERTEC 20 PrecisionTool perfekte Schneidkanten, bei denen die Werkzeuge unter Span bis zum zweieinhalbfachen der Standzeit gegenüber den konventionell gefertigten Werkzeugen erreichen.


Die mit 3,5 qm Stellfläche kompakt gebaute LASERTEC 20 PrecisionTool vereint Dynamik, Präzision, Vielseitigkeit und Intelligenz. Die moderne Ausstattung umfasst Linearantriebe mit Beschleunigungswerten von 2 g in den X-, Y- und Z-Achsen, eine Präzisionskühlung in allen Achsen und ein integrierter Schwenkrundtisch mit Torque-Technologie. A- und C-Achse sind im Standard enthalten, während der Schwenkbereich von -15 bis +130 Grad reicht.

Dank der langzeitstabilen monoBLOCK-Bauweise sowie der hervorragenden Positionier- und Wiederholgenauigkeit ist die LASERTEC 20 PrecisionTool prädestiniert für die Herstellung perfekter Präzisionswerkzeuge im mannlosen 24/7-Betrieb. Die maximale Werkstückgröße beträgt bis zu ø 200 × 344 mm und deckt somit alle am Markt gängigen Zerspanwerkzeuglösungen ab.

Steuerungsseitig arbeitet die LASERTEC 20 PrecisionTool mit der intuitiven Steuerungs- und Bedienoberfläche CELOS und einer SIEMENS 840D solutionline. Hinzu kommen LASERSOFT-Softwarepakete für die Laserbearbeitung von Schneidplatten und Drehwerkzeugen, Schaft- und monolithischen Werkzeugen. Auch Spanleitstufen lassen sich einbringen.

In der Praxis überzeugt die Präzisionsmaschine somit durch Bearbeitungsvielfalt, Wirtschaftlichkeit und hochgenaue Resultate. Definierte Schneidkantenverrundungen eine Freiflächenqualität < Ra 0,1 µm und eine Bearbeitungsgeschwindigkeit von 1 bis 2 mm pro Minute sprechen für sich.
