Präzises Schleifen von XL-Bauteilen

Doppelständer-Schleifmaschinen von Okamoto

Um große Bauteile über 800 mm Breite bis in den µm-Bereich präzise und wirtschaftlich zu schleifen, hat Okamoto Doppelsäulen-Schleifmaschinen im Portfolio, die hohen Anforderungen an Präzision genügen.


Beim Schleifen von Bauteilen großer Dimensionen steht insbesondere die Stabilität des Systems im Fokus, um auch über große Schleifbereiche gleichmäßig präzise schleifen zu können. Gegen mechanische Schwingungen und Vibrationen setzt Okamoto bei den Anlagenkonzeptionen ACC CHNC beziehungsweise ACC 208 CHiQ auf ein Maschinenbett aus speziell gegossenem Mineralguss.

Hochgenaue, handgeschabte sowie spezialbeschichtete V-V-Gleitführungen wie auch Linear-Rollenführungen für die unterschiedlichen Achsen stehen für sehr gute Leichtlaufeigenschaften und leichtgängige Bewegungsabläufe auch bei höchster Belastung. Durch die gleichmäßige Verteilung der Schleifkräfte wird unterm Strich eine große Stabilität des gesamten Schleifprozesses erreicht.

Das hydraulische Non-Contact-Hydrostatiksystem variiert und nivelliert vollautomatisch in Millisekunden die Dicke des Ölfilms des Maschinentisches und stabilisiert ihn so über die gesamte zu schleifende Fläche. Die Schwankungen in der Dicke des Ölfilms und damit der Aufspannfläche werden so nahezu eliminiert. Dadurch erreicht der Anwender eine extreme Genauigkeit des Werkstücks.

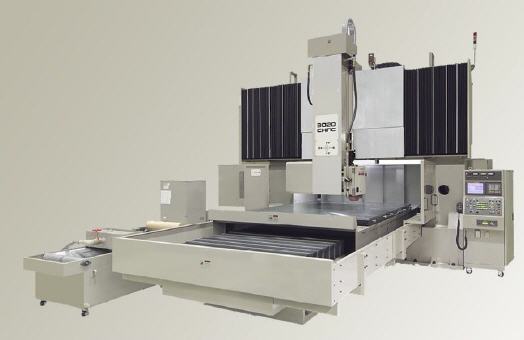

ACC CHNC für große Teile

Mit einem Schleifweg von 2.000 mm bis 4.000 mm in der Längsachse sowie einem Querweg von 1.050 mm bis 2.050 mm – je nach Maschinentyp – ist die ACC CHNC unter anderem im Werkzeug- und Vorrichtungsbau sowie in der industriellen Kleinserienproduktion zuhause. Die intuitive Bedienung der Steuerung durch die Kommunikations-Software vereinfacht den Einsatz.

Als Zusatzausrüstung sind beispielsweise Elektro-(Permanent) Magnetspannplatten, Papierbandfilter mit Kühlmitteleinrichtung sowie am Spindelkopf montierte Überkopfabrichter erhältlich. Thomas Loscher, Technical Manager bei Okamoto: „Dank vielfältiger Zusatzoptionen können wir die Maschine optimal an die besonderen Produktionsbedingungen des Bauteilherstellers anpassen. Das gibt ihm planbare Produktionssicherheit.„

Schleifen mit intelligenter Steuerungssoftware

Auch die Doppelständer-Schleifmaschinen aus der ACC CHiQ-Serie in Portalbauweise punkten bei der Industrie mit robuster, wartungsarmer Langlebigkeit, optimierten Zykluszeiten und sehr guten Oberflächengüten. Ein Beispiel ist die ACC 208 CHiQ. Mit ihr lassen sich bis zu 1,00 Meter breite Werkstücke hochgenau schleifen. Die kleinste Eingabeeinheit beim Quer- und Senkrechtvorschub liegt bei 0.0001 mm. Die Querführungen lassen sich mechanisch einstellen und sind jederzeit bei Bedarf einfach nachzujustieren. Hierbei braucht nicht über CNC kompensiert zu werden, was wiederum den Vorteil einer höheren Oberflächengüte sowie Ebenheit hat.

Die benutzerkonzipierte iQ-Software vereinfacht die Dateneingabe über Touch-Screen und reduziert die Einrichtzeiten deutlich. So werden beispielsweise durch die Eingabe der Schleifscheibenparameter je nach Applikation automatisch die optimalen Schnittdaten und Abrichtwerte eingestellt.

Thomas Loscher: „Die Maschinen der ACC CHiQ-Baureihe schleifen auch bei Großbauteilen sehr genau. So liegen die Geradheitsmessdaten bei 0,8 µm auf 900 mm.„
