Kleine Bauteile - große Präzision

EMAG auf der GrindTec 2018

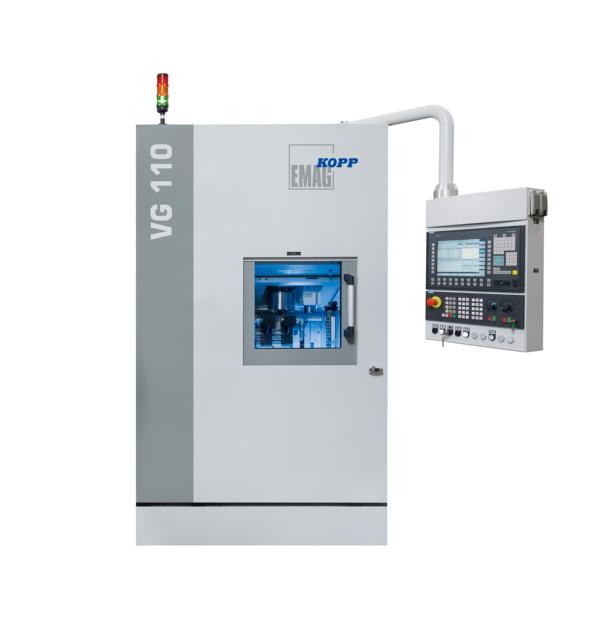

Kostendruck und steigende Qualitätsanforderungen prägen mehr denn je den Automobilbau. Gerade komplexe Verfahren wie das Unrundschleifen rücken dabei in den Fokus: Wie lassen sich diese anspruchsvollen Schleifprozesse noch effizienter ausführen? Passgenaue Antworten auf diese Frage gibt die EMAG-Gruppe auf der GrindTec 2018 in Augsburg. Ein Highlight des EMAG-Messeauftritts in Halle 5, Stand 5029, ist dabei die vertikale Schleifmaschine ›VG 110‹, die bestens zum Unrundschleifen von Futterteilen geeignet ist.


Beispiel Pumpengehäuse für die Pkw-Servolenkung: Die unrunden Formen dieser Bauteile müssen in der Großserie mit einer Formgenauigkeit im Mikrometer-Bereich bearbeitet werden. Für diese und ähnliche Aufgabenstellungen entwickelt EMAG schlüsselfertige Gesamtsysteme, die perfekt an die jeweilige Aufgabenstellung des Kunden angepasst werden. Die auf der GrindTec 2018 gezeigte VG 110 ist dafür ein hervorragendes Beispiel, denn die vertikale Schleifmaschine ist ein Alleskönner rund um die Präzisionsbearbeitung kleiner Futterteile. Neben der Unrundbearbeitung von Innen- und Außenkonturen kann die Maschine natürlich auch zum Rundschleifen eingesetzt werden.

Auch für die Kombinationsbearbeitung mit einer Innenschleifspindel und einem Drehmeißel ist die Maschine hervorragend geeignet. Dabei gilt grundsätzlich: Die vertikale Bauweise von EMAG sorgt für einen freien Spänefall – eine Verschmutzung des Spannbereichs wird so nachhaltig vermieden. Durch die vertikale Bauweise wird zudem ein sehr kompakter Schlittenaufbau und somit auch eine hohe Steifigkeit erreicht. Die herausragende Eigenschaft der Maschine ist die extrem gute Thermostabilität. Um höchste Bearbeitungsgenauigkeiten an kleinen Werkstücken erzielen zu können, sind die X- und die Z-Achse getrennt auf dem Grundkörper aufgebaut. Zudem sorgt eine Maschinenkühlung für ein gleichbleibendes Arbeitsergebnis.

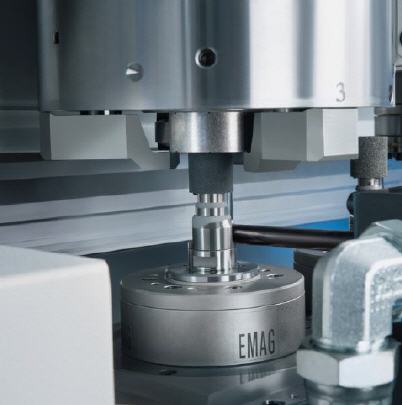

Die VG 110 ist bestens für den Einsatz von CBN-Schleiftechnologie geeignet: es können sowohl abrichtbare keramische CBN-Schleifscheiben als auch galvanische CBN-Schleifscheiben eingesetzt werden. Rotierende Diamantabrichtwerkzeuge und die notwendige AE-Sensorik sichern bei abrichtbaren Schleifsystemen die hohe, gleichbleibende Werkstückqualität.

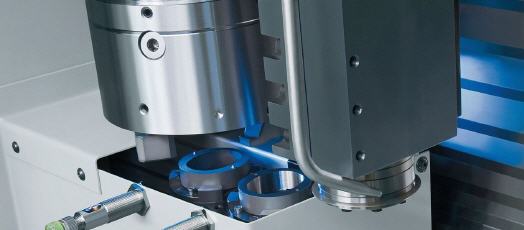

Mit einem Shuttle und einer Aushebestation kann die Maschine einfach beladen werden. Zudem benötigt die VG 110 durch die kompakte Bauweise mit integriertem Schaltschrank nur einen kleinen Stellplatz.

Besonders hervorzuheben ist auch die sehr gute Zugänglichkeit für Service-Arbeiten. Hierzu wurde ein „Tür-in-Tür“-Konzept entwickelt. Eine kleine Schiebetür dient zum schnellen manuellen Eingriff in den Arbeitsraum. Diese Tür ist wiederum in eine große Fronttür integriert. Mit einem Handgriff kann dann im Servicefall die große Fronttür in Sekundenschnelle geöffnet werden. Für den Service sind somit alle relevanten Komponenten der Maschine direkt erreichbar.

Insgesamt gilt: Die VG 110 setzt gerade bei der großvolumigen Innen-Unrundbearbeitung von kleinen Futterteilen neue Maßstäbe. Die spektakulären Leistungswerte und technischen Möglichkeiten der vertikalen Schleifmaschine stehen während des EMAG Auftritts auf der GrindTec 2018 im Fokus.



Mehr Informationen zu Emag:

Kontakt  Herstellerinfo
Emag Gmbh & Co. KG
Austraße 24
73084 Salach
Telefon 07162 17-0
Fax 07162 17-199
E-Mail: communications@emag.com
www.emag.com
