Innovative Drehstrategie in Hypermill
Rollfeed-Drehverfahren von Vandurit implementiert
Der Werkzeughersteller Vandurit hat das Rollfeed-Drehverfahren entwickelt und CAM-Hersteller Open Mind liefert dazu exklusiv die CAM-Strategie in Hypermill. Durch die Zusammenarbeit steht eine neue Lösung im CNC-Drehen zur Verfügung, die höchste Prozesssicherheit bietet und Bearbeitungsdauer und Werkzeugverschleiß entscheidend reduziert.

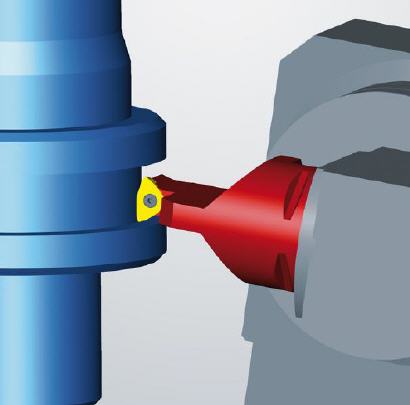

Rollfeed-Drehen ermöglicht als Dreiachs-Dreh-Bearbeitung das Abrollen der kompletten Kontur des Schneideinsatzes auf beliebig geformten, rotationssymmetrischen Oberflächen. Dabei wird durch horizontales Schwenken der B-Achse mit gleichzeitiger Kompensation über die X- und Z-Achse die Schnittbewegung erzeugt. Damit können Nuten in einer Bewegung mit nur einem Werkzeug bearbeitet werden. Die CAM-Strategie führt das Werkzeug automatisch von der ersten Planfläche über die Zylinderfläche zur zweiten Planfläche.
Dank der Kombination von Roll- und Drehbewegungen lassen sich selbst Werkstücke mit großen Radien kollisionsgeprüft und somit prozesssicher fertigen. Die Hypermill-Rollfeed-Turning-Strategie ist perfekt auf die drei Rollfeed -Komponenten, Schneidplatten, Werkzeugsystem sowie Aggregat von Vandurit angepasst. Mit letzterem erlaubt Vandurit die Nachrüstung von Drehmaschinen ohne dritte Achse.
Mehr Informationen zu Open Mind:
 |
Open Mind |
|
Argelsrieder Feld 5 |
|
82234 Weßling |
|
Tel.: 08153-933-500 |
|
Fax: 08153-933-501 |
|
E-Mail: info@openmind-tech.com |
|
www.openmind-tech.com |
