Neue Anlage noch viel leistungsfähiger
Neun Roboter im Einsatz

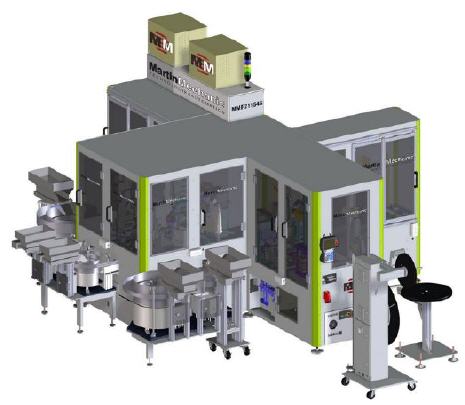

Dass die Technik auch im Maschinenbau rasant voranschreitet, dafür ist die neue kompakte Fertigungsanlage MMF211465 von MartinMechanic der beste Beweis. Galten bei deren Vorgängermodell vor drei Jahren acht Roboter auf 26 Quadratmeter bereits als kleine Sensation, so gelang es den Ingenieuren jetzt, einen weiteren neunten Roboter in die Automationszelle zu integrieren.
Der Bau der neuen Anlage ist die Fortsetzung der Erfolgsgeschichte zur Fertigung von Multi-Volt-Mehrstellungsschaltern für die Elektronikindustrie. Schon mit der ersten Anlage, die auch weiterhin in Betrieb bleibt, produziert der Kunde sehr hohe Stückzahlen. Auch die neue Anlage produziert über 22 Stunden am Stück. Dabei wurde die autarke Laufzeit allerdings deutlich von 15 Minuten auf jetzt drei Stunden erhöht.
Aufgrund der Erkenntnisse aus der bisherigen Version konnte die Montageabfolge weiter optimiert werden.
So ist die neue Anlage noch leistungsfähiger geworden und erreicht eine Zykluszeit von sechs Sekunden. Außerdem kann sie eine größere Variantenvielfalt verarbeiten. Und die Zugänglichkeit im Innern konnte durch die optimierte Anordnung der Roboter trotz gleichem Raumbedarf nochmal verbessert werden.
Aufgrund der komplexen Geometrien wurden die Greifer der Anlage für das Teilehandling im selektiven Lasersinter-Verfahren gefertigt. Konstruiert wurden die Greifer bei MartinMechanic. Durch den direkten Kontakt zum Hersteller entstand kein Zusatzaufwand für den Kunden.
Für die Schalterproduktion werden zunächst jeweils zwei Kontaktfedern von einem Gurtband ausgestanzt und von einem Sechs-Achs-Roboter in den Pendeltisch der Anlage eingelegt. Da die Kontakte nicht in Montagelage zugeführt werden, ist für die Umorientierung der LR Mate 200 iD von Fanuc der ideale Begleiter. Ein zweiter Roboter holt die Kontaktfedern ab, um sie in die Leiterplatten einzudrücken. Diese werden in passgenauen Paletten angeliefert, aus denen sich ein Roboter unterbrechungsfrei bedienen kann. Die richtige Einstellkraft regelt ein Kraftsensor.
Jetzt holt ein Vier-Achs-Roboter der Marke Omron-Yamaha die bestückten Leiterplatten ab, um sie auf dem Übergabetisch zu platzieren, wo ein weiterer Roboter die Gehäuseoberseite auf der Leiterplatte platziert. Die halbfertige Baugruppe setzt er dann auf den Rundschalttisch. Dieser verfügt über insgesamt acht Stationen, die im Wechsel mit Hilfe der Roboter die Baugruppen bestücken. Das Material dafür wird über Vibrationswendelfördertöpfe zugeführt.
Jede Werkstückaufnahme besteht aus zwei Aufnahmenestern. Die halbfertige Baugruppe kommt ins erste, während das zweite mit der Gehäuseunterseite belegt wird. In die Gehäuseunterseite werden nun an der dritten Station zwei Kunststoffstege vom vierten Roboter eingebracht. An der vierten Station werden danach jeweils zwei Verbindungsschienen eingelegt. Über einen Fördertopf werden an der fünften Station die Betätiger montiert. Schließlich wird an der sechsten Station die Gehäuseober- auf die Gehäuseunterseite aufgesetzt. Der Schalter ist somit komplett und kann mit Hilfe einer gehärteten Ultraschallsonotrode an der siebten Station verschweißt werden. Danach durchläuft der Schalter noch die Qualitätskontrolle. An der achten und letzten Station wird er vom Rundschalttisch entnommen und auf dem Austrageband abgelegt.
Die MMF211465 wurde in acht Monaten entwickelt und mit der fehlersicheren Siemenssteuerung S7-1500 F der neuesten Generation ausgestattet. Bedient wird sie über ein mobiles WLAN-Panel. Sehr ausführlich ist die Dokumentation zur Anlage verfasst, die auch die Bedienungsanleitung der SPS-Steuerung umfasst. Ein Zertifikat bestätigt, dass sie im kompletten europäischen Raum eingesetzt werden darf. Beipackzettel und Roboter-Handbuch sind ebenfalls fester Bestandteil der Dokumentation.
