Designbacke pusht Effizienz
Ein Spezialist für die Fertigbearbeitung

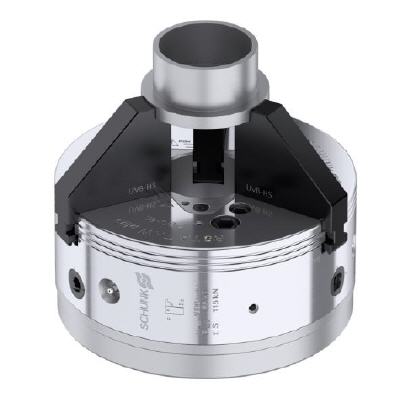

Die weiche Spannbacke UVB-HS von Schunk definiert mit ihrem intelligenten Backendesign eine besondere Effizienzklasse in der Drehtechnik.
Mit einer Kombination aus Überhöhe und Schrägschnitt erzielt sie bei der Fertigbearbeitung von Werkstücken ein ganzes Bündel an Effizienzeffekten. So erlaubt die außergewöhnliche Backenhöhe eine größere Spannfläche am Werkstück, wodurch Deformationen verringert werden. Alternativ lässt sich der Abstand des Werkstücks zum Futtergesicht vergrößern und damit die Zugänglichkeit optimieren.
Im Vergleich zu konventionellen Monoblockbacken reduziert die UVB-HS das Backengewicht je nach Baugröße um mindestens 20 Prozent. Das erhöht die Energieeffizienz und verkürzt die Prozesszeit, da die Drehfutter schneller beschleunigt und abgebremst werden können. Zugleich ermöglicht die verringerte Backenfliehkraft höhere Haltekräfte am Werkstück, wovon die Prozesssicherheit profitiert.
Damit nicht genug: Der Schrägschnitt minimiert die Gefahr von Kollisionen mit dem Werkzeugrevolver und verbessert zugleich die Strömungsdynamik bei der Bearbeitung. Bei hohen Drehzahlen senken UVB-HS Spannbacken die Schallemissionen um bis zu 10 dB, was einer Halbierung der wahrgenommenen Lautstärke entspricht. Da wesentlich weniger Kühlschmierstoff im Arbeitsraum verwirbelt wird, ist die Bearbeitung besser einsehbar. Zudem sinkt beim Öffnen der Maschine die Aerosolbelastung der Atemluft.
Die hocheffizienten Monoblockbacken mit Schrägschnitt sind Teil des mit über 1.200 Backentypen weltweit größten Standardspannbackenprogramms von SCHUNK. Sie sind erhältlich für Keilstangen-Drehfutter mit gerader Verzahnung in den Baugrößen 200, 250/260 und 315 und können individuell auf den gewünschten Durchmesser ausgedreht werden.
Mehr Informationen zur SCHUNK GmbH & Co. KG:
 |
SCHUNK GmbH & Co. KG |
|
Bahnhofstr. 106 - 134 |
|
74348 Lauffen/Neckar |
|
Tel. +49-7133-103-0 |
|
Fax +49-7133-103-2399 |
|
E-Mail: info@de.schunk.com |
|
www.schunk.de |
