Amba: Kaltumformung von Rohren

Einmaliges All-in-one-Prinzip

Auf der ›Tube 2018‹ stellt die Aachener Maschinenbau GmbH (AMBA) erstmals ihre All-in-one-Maschinen für die Kaltumformung von Rohren vor. Die sind die ersten Maschinen, die Rohre mit variierendem Querschnitt in einem Lauf einbaufertig herstellen.


Rohre mit über die Länge variierendem Querschnitt wurden bisher warm umgeformt und mussten anschließend zerspant werden. Das brachte erheblichen Zeitaufwand mit sich, hinzu kamen das Umspannen der Werkstücke und entsprechend aufwändiges Handling.

In einer neuen Anlage für die Produktion von Achsen für Fahrzeugsitze wendet AMBA das All-in-one-Prinzip an, das sich bereits bei der Herstellung langer Schrauben bewährt hat: Der gesamte Prozess des Kaltumformens in sieben Stufen und einer Formwalze bis hin zum Stempeln läuft vollautomatisch in einer einzigen Maschine ab. Die Rohre verlassen die Maschine einbaufertig, eine weitere Bearbeitung ist nicht erforderlich.

Manfred Houben, einer der beiden Geschäftsführer von AMBA, hat die Kosten seiner Kunden im Blick: „Der Clou ist die deutlich höhere Produktivität, die unsere Kunden erzielen: Von der automatisierten Zuführung aus einem Bunker mit hohem Fassungsvermögen bis zum einbaufertigen Rohr läuft der gesamte Prozess automatisch. Das reduziert nicht nur den Personalaufwand drastisch, die Kaltumformung bringt im Vergleich mit dem spanenden Verfahren auch geringere Kosten für die Werkzeuge mit sich.“

Ein weiterer Vorteil ist, dass kalt umgeformte Rohre generell ein besseres Festigkeitsverhalten aufweisen als warm umgeformte. Außerdem wird im Gegensatz zum Drehen kein Material abgetragen. Das bedeutet: Das fertige Rohr hat auch an den Übergängen eine gleichmäßige Wandstärke.

So kann bei der Kaltumformung in der All-in-one-Maschine aus einem dünnen Rohr ein Bauteil entstehen, das die gleiche Festigkeit aufweist wie ein dickeres, warm umgeformtes. Die Konsequenz: Geringere Materialkosten und Gewichtseinsparung bei den Bauteilen. Die All-in-one-Maschinen eignen sich für Rohre mit einem Durchmesser von bis zu 50 mm.

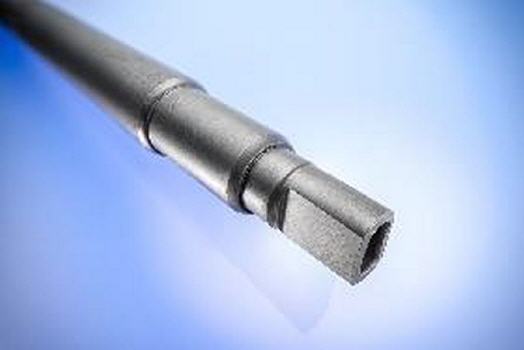

Der Betreiber der weltweit ersten All-in-one-Maschine für Rohre produziert Achsen für Autositze, die in sechs Bereichen drei verschiedene Durchmesser aufweisen. Bisher wurden sie zunächst hydraulisch umgeformt und anschließend zerspanend bearbeitet. Mit der All-in-one-Maschine erzielt der Betreiber der Anlage jetzt einen Durchsatz von etwa 35 Stück pro Minute – mehr als zehnmal so viel wie beim vorher angewandten konventionellen Verfahren. Die erzielten Fertigungstoleranzen liegen bei ± 0,05 mm.
