Blechbearbeitungstechnik aus Griechenland

Maschinen mit Anspruch

Knapp 50 Jahre Kompetenzen und Erfahrungen im Bau von Blechscheren und Abkant-und Gesenkbiegepressen – Gizelis S. A., einziger griechischer Werkzeugmaschinen-Hersteller, ist mit mehr als 4.000 installierten konventionellen und CNC-Maschinen weltweit erfolgreich präsent.


Im Segment ›Blechbearbeitungsmaschinen‹ hat sich in den vergangenen fünf Jahrzenten im Süden Europas eine breit gefächerte Hersteller-Szene für zerspanende und umformende Werkzeugmaschinen entwickelt. Diese fokussierte sich zunächst vor allen Dingen auf ihre Kundenkreise im Mittelmeerraum. Gerade dort gibt es zahlreiche mittelständische Handwerks-, Metallbau- und Zuliefer-Unternehmen, die sich unter anderem mit der Fertigung von Edelstahl-Komponenten für den Bereich Schiffs- und Hotelausrüstungen befassen. Mittlerweile sind diese Blechbearbeitungsmaschinen-Hersteller auch überregional aktiv und bereichern mit ihren Produkten das Weltmarkt-Angebot.

Im Jahr 1968 gründete Stamatis Gizelis ein Unternehmen, um Maschinen für die Blechbearbeitungsaufgaben zu entwickeln und herzustellen. Mit dem Gespür für bedarfsgerechte Maschinen sowie dem sich schnell verbreitenden guten Ruf – bezüglich Leistung, Qualität und Zuverlässigkeit – ergab sich für das Unternehmen Gizelis eine rasante Entwicklung. Allein im Mittelmeerraum installierte das Unternehmen mehr als 2000 Maschinen. Die Leistungsfähigkeit und die Produktpalette überzeugten auch das deutsche Unternehmen BOSCHERT. 2004 kam es zur weltweiten Vertriebs- und Service-Kooperation. Für Gizelis bedeutete dies den Einstieg in den Weltmarkt, weil die Produkte und Leistungen nun in mehr als 40 Ländern der Erde verkauft werden konnten. Der Erfolg blieb auch hier nicht aus, weshalb Gizelis im Jahr 2009 etwa 60 Kilometer nördlich von Athen eine neue Fabrik bezog.

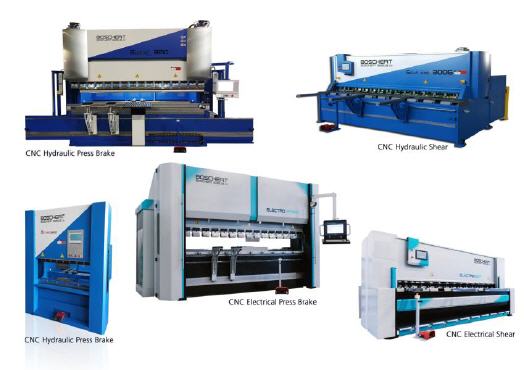

Heute umfasst das Produktprogramm Hydraulische CNC-Blechscheren mit Schnittlängen von 2.000 bis 6.000 Millimeter für Blechdicken bis 20 Millimeter sowie hydraulische CNC-Abkant- und Gesenkbiegepressen mit Biegelängen von 2.000 bis 7.000 Millimeter mit Pressekräften von 80 bis 880 Tonnen. Im Gegensatz zum breiten Low- und Middle-Tech-Angebot von Wettbewerbern stellen sich die Gizelis-Maschinen als weltmarktfähige High-Tech-Produkte dar.

Dies wird auch durch das spezifische Angebot an Optionen für die Automatisierung der Blech- und Biegeteile-Produktion bis hin zur robotergestützten Fertigung unterstrichen. Darauf ruhten sich die Ingenieure und Techniker von Gizelis nicht aus und haben sich zuletzt intensiv mit der Entwicklung moderner elektrisch betriebener CNC-Blechscheren und CNC-Abkant- und Gesenkbiegepressen beschäftigt. Als Resultat stehen dem internationalen Markt nun zwei weitere Maschinen-Baureihen zur Verfügung:

Gizelis Electro Cut – Elektrische CNC-Blechscheren

Die vollständig elektrisch betriebenen CNC-gesteuerten Blechscheren sind zurzeit einmalig auf dem Markt. Das innovative Antriebskonzept basiert auf der Verwendung von AC-Servomotoren und damit kombinierten Riementrieben. Die Kraft wird per Drehmomentwelle dorthin übertragen, wo sie im Schneidprozess tatsächlich benötigt wird. Dadurch lässt sich die Power des AC-Servomotors sehr effizient einsetzen und es kann mit deutlich höherer Schnittgeschwindigkeit beziehungsweise mit kürzeren Schneidzyklen mit bis zu 30 Hüben pro Minute produktiver gearbeitet werden. Dabei sind, im Vergleich zu hydraulischen Scheren, bis zu 50Prozent Energieeinsparung möglich.

Weitere Features sind eine einzigartige Blech-Hochhalte-Vorrichtung, die sowohl die Blech-Ablage nach hinten, als auch die Blech-Rückführung nach vorne in einen Behälter oder die Blech-Rückführung auf dem Maschinentisch erlaubt. Die bedarfsgerechte Kraftverteilung beim Schneiden kleiner und dünner Blechstreifen, die in dem Fall verdrehungsfrei zur Ausgabe kommen, ist ideal. In Kombination der Elektromechanik und der Steuerung sowie der Software erfolgen, ausgehend von der Blechstärke und dem Material, die Ein- oder Verstellung des Schnittwinkels und des Schnittspalts vollautomatisch.

Zur Bedienung und Programmierung steht ein 10.4 Zoll Farb-Touchscreen-Display zur Verfügung, ansonsten übernimmt die CNC-Steuerung die Aktivierung beziehungsweise die Deaktivierung aller Funktionen gemäß Programm oder der Programmierung. Aktuell gibt es die neuen elektrisch betriebenen CNC-Blechscheren in drei Baugrößen mit Schneidleistungen bis vier beziehungsweise sechs Millimeter in Stahl sowie mit Schneidlängen bis 3.100 Millimeter.

Gizelis Electro Brake – Elektrische Abkant-/Gesenkbiegepressen

Die vollständig elektrisch betriebenen CNC-Abkant- und Gesenkbiegepressen zeichnen sich durch dasselbe Antriebskonzept wie bei den elektrischen CNC-gesteuerten Blechscheren aus. Jedoch weisen die neuen CNC-Abkant- und Gesenkbiegepressen eine sogenannte O-Frame-Schweißkonstruktion auf. Diese steht in robuster Ausführung für eine minimale Verformung oder Aufbiegung bei höchster Belastung, sowie für eine optimale gleichbleibende Werkzeug-Positionierung, weil sich die Werkzeuge auf Grund nicht möglicher horizontaler Gestell-Verformung nicht bewegen.

Außerdem sind bei der O-Frame-Konstruktion die beiden Seitenwände außerhalb des Arbeitsraums, sprich der eigentlichen Biegelänge, angeordnet. Dadurch ist die lichte Ständerweite immer auch gleich der maximalen Biegelänge. Dadurch ist es möglich ein maximal langes Blech auf der ganzen Länge zu biegen, ohne dass es zur Kollision mit der Ausladung der Maschine kommt. Zudem lässt sich der Hinteranschlag ebenfalls auf der ganzen verfügbaren Biegelänge nutzen, wodurch noch genauere Biegearbeiten möglich werden.

Einen weiteren entscheidenden Vorteil stellt die per Drehmomentwelle verteilte Presskraft dar. Denn durch die Aufteilung der Presskraft, auf mehrere bis viele im gleichen Abstand befindliche Druckpunkte, ist eine Verformung der Biegewange grundsätzlich auszuschließen. Die elektrisch betriebenen CNC-Abkant- und Gesenkbiegepressen sind spürbar schneller als hydraulisch betriebene und sorgen für bis zu 35 Prozent schneller Biegezyklen. Im Fall eines Stromausfalls treten gefederte Sicherheitselemente in Aktion und verhindern das Absenken der Biegewange beziehungsweise des Oberwerkzeugs. Mit einem Werkzeug-Einbauraum von 550 Millimeter und einem Hub bis 400 Millimeter ist eine hohe Flexibilität für universelle Biegearbeiten gegeben.

Programmiert und gesteuert wird über ein 15 Zoll 2D-Graphik-Touch-Screen-Display, wobei die Steuerung bereits ab Werk diverse Software-Funktionalitäten wie Eingabe von DXF-Files, Handzeichnung, automatische Biegefolgen-Berechnung, Offline-Programmierung beinhaltet und auch für die Optionen BG-Soft (Software-Paket) und Winkelmesssystem vorbereitet ist. Die neue Baureihe Gizelis Electro Brake gibt es in vier Leistungsgrößen, beispielsweise ist der Typ Electro Brake 3100 mit einer Biegelänge bis 3.100 Millimeter und einer Presskraft bis 100 Tonnen lieferbar.
