Für maximale Performance
Hochleistungs-Hydro-Dehnspannfutter von Schunk
Speziell für Maschinen mit BT-Plananlagen-Schnittstelle bietet Schunk das Hochleistungs-Hydro-Dehnspannfutter Tendo E compact auch in einer Version für die simultane Kegel- und Plananlage an, die die bekannte Schwäche der Steilkegelschnittstelle voll kompensiert. Mit ihm lassen sich die Performance-Potenziale der Maschine voll ausschöpfen.
Wer bislang mit Steilkegelaufnahmen besonders effizient und wirtschaftlich zerspanen wollte, stieß schnell an Grenzen. Mit zunehmender Umdrehungszahl weitet sich der Spindeldorn und die Kontaktfläche zwischen Werkzeugaufnahme und Spindel verringert sich. Die Folgen dieser Instabilität sind gravierend: Das System aus Maschine, Werkzeughalter und Werkzeug beginnt zu vibrieren, die Kraftübertragung leidet, Präzision und Oberflächengüte am Werkstück gehen verloren und die Werkzeuge verschleißen schnell.
Maschinen mit BT-Plananlagen-Schnittstelle können diese Schwäche in Kombination mit Tendo E compact BT-DC Hydro-Dehnspannfuttern vollständig eliminieren: Das Kegel- und Plananlagensystem schließt die schnittstellenbedingte Lücke zwischen Werkzeugflansch und der Stirnseite der Maschinenspindel, so dass es zu einem präzisen Dualkontakt der Spindel am Kegel sowie an der Stirnfläche des Werkzeughalters kommt. Zugleich verhindert das System ein zu weites Zurückziehen des Werkzeughalters in die Maschinenspindel und schließt eine Bewegung entlang der Y-Achse aus. Auf diese Weise werden die Radialsteifigkeit und Vibrationsfestigkeit des Gesamtsystems maximiert und liegen zum Teil über den Werten anderer genormter Maschinenschnittstellen.
Erstklassige Qualität und Performance
Tendo E compact BT Dual Contact vereint hohe Spannkräfte und eine exzellente Schwingungsdämpfung mit einer außerordentlichen Biege- und Torsionsfestigkeit. Bei exzellenter Bearbeitungsqualität und Präzision lassen sich die Schnittwerte spürbar erhöhen und so die Bearbeitungszeit und die Kosten reduzieren. Vergleichbar mit einem Stoßdämpfer federn die weltweit kräftigsten Hydro-Dehnspannfutter Vibrationen zuverlässig ab und sorgen für einen ruhigen und exakten Eingriff der Schneide.

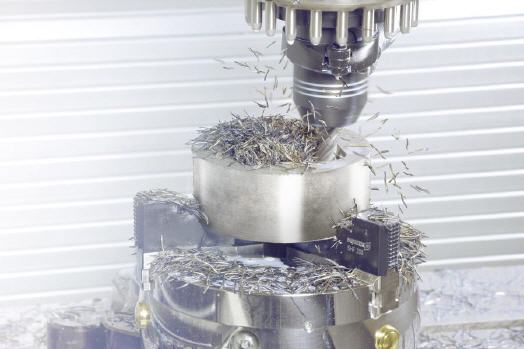

In der Schwerzerspanung sowie bei Bohr- und Reibarbeiten profitieren Anwender von extrem hohen Oberflächengüten. Vor allem die geometrische 3D-Präzision von Form und Gesenk wird wesentlich verbessert. Zudem sorgt die hohe Rundlauf- und Wechselwiederholgenauigkeit an der Spindelschnittstelle für lange
Werkzeugstandzeiten, für eine maximale Schonung der Spindel sowie für eine hohe Prozesssicherheit.
Bis zu 60 Prozent höhere Drehmomente
Mit einer dauerhaft präzisen Rundlaufgenauigkeit < 0,003 mm bei einer Ausspannlänge von 2,5 x D und einer Wuchtgüte von G 2.5 bei 25.000 min-1 fügt sich Tendo E compact BT Dual Contact nahtlos in das bewährte Hydro-Dehnspannprogramm von Schunk ein. Seine Spannkräfte liegen rund 20 Prozent über denen konventioneller Hydro-Dehnspannfutter. Verglichen mit herkömmlichen Hydro-Dehnspannfuttern überträgt Tendo E compact bis zu 60 Prozent höhere Drehmomente.
Zum schnellen Werkzeugwechsel genügt ein Sechskantschlüssel. Spannen lassen sich alle handelsüblichen Schafttypen, also auch Weldon- oder Whistle-Notch-Schäfte. Über Zwischenbüchsen kann der Spanndurchmesser flexibel reduziert werden.
Mehr Informationen zur SCHUNK GmbH & Co. KG:
 |
SCHUNK GmbH & Co. KG |
|
Bahnhofstr. 106 - 134 |
|
74348 Lauffen/Neckar |
|
Tel. +49-7133-103-0 |
|
Fax +49-7133-103-2399 |
|
E-Mail: info@de.schunk.com |
|
www.schunk.de |
