Plane Aufnahmebuchsen

Sichere Aufnahmemöglichkeit für Kugeltragbolzen

Um schwere und unhandliche Bauteile zu heben und zu transportieren, sind die Kugeltragbolzen der Erwin Halder KG wie geschaffen. Passende Aufnahmebuchsen dazu sorgen für einen sicheren Halt. Mit der neuen planen Variante gibt es keine Störkonturen mehr am zu hebenden Teil.


Alle Kugeltragbolzen der Erwin Halder KG bestehen aus einem Bolzenteil mit beweglichem Schäkel. Die am unteren Bolzenende angebrachten Kugeln arretieren sich selbsttätig und sichern so das Tragelement. Für die Entriegelung ist unterhalb des Schäkels ein Aluminium-Druckknopf integriert. Ein Sicherungssteg schützt gegen unbeabsichtigtes Lösen.

„Um die Kugeltragbolzen zu verwenden, muss der Nutzer den Bolzen einfach in die vorgefertigte Bohrung stecken – oder in eine unserer Aufnahmebuchsen. Sie bieten sicheren Halt für die Lasthebemittel, auch wenn das Material des zu hebenden Bauteils zu weich ist, wie dies beispielsweise bei Aluminium der Fall sein könnte. Damit können wesentlich höhere Kräfte übertragen werden“, so Bernd Janner, Vertriebsleiter der Erwin Halder KG.

Plane Oberfläche ohne Störkonturen

Oftmals sind jedoch Überstände durch die Aufnahmebuchsen an den Bauteilen unerwünscht oder sogar für den einwandfreien Einsatz der Bauteile störend, wie beispielsweise in Hausfassaden, in mobilen Bodenplatten etwa für den Bühnenbau und in Vorrichtungen. Die Erwin Halder KG hat neue Aufnahmebuchsen genau für solche Anwendungen entwickelt. Sind sie in das Bauteil eingeschraubt, gibt es keine Störkonturen, und der Anwender hat eine plane Oberfläche.

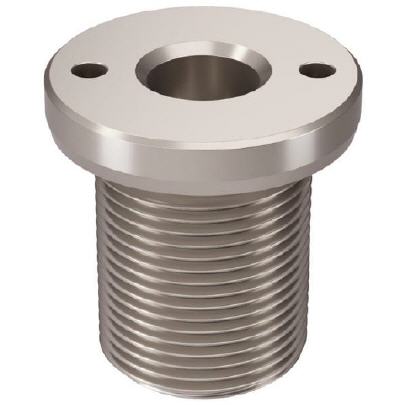

Die planen Aufnahmebuchsen bestehen aus ausscheidungsgehärtetem rostfreien Stahl 1.4542. Damit sind sie korrosionsbeständig und verschleißarm. Sie sind mit Innendurchmesser in Abstufungen von 8 bis 20 mm ab Lager erhältlich. Abhängig von der Ausführung beträgt der Durchmesser zum Einschrauben M16 bis M36. Geeignet sind die Aufnahmebuchsen für Kugeltragbolzen mit Nennlängen von 10 bis 75 mm.

Einfach und schnell eingebaut

Mit den optional erhältlichen Werkzeugen kann die Buchse einfach und prozesssicher in unterschiedliche Trägermaterialien und auch dünnwandige Teile montiert werden. Die Werkzeuge gibt es in zwei Varianten. Mit dem verstellbaren Stirnlochschlüssel in zwei unterschiedlichen Ausführungen können alle planen Buchsen schnell und einfach eingeschraubt werden. Gibt es jedoch nur wenig Platz für den Einbau, so dass der verstellbare Stirnlochschlüssel nicht im Kreis gedreht werden kann, ist der Stirnloch-Steckschlüssel die richtige Wahl. Er kann mit einer Ratsche oder einem Drehmomentschlüssel verwendet werden. Mit vier Größen deckt Halder hier alle Durchmesser der Aufnahmebuchsen ab.
