Weiss-Motorspindeln puschen Fräs-Drehzentren

Weingärtner-Maschinen noch leistungsfähiger

Um die Komplettbearbeitung von kleinen und mittelgroßen Extrusions- und Spritzgussschnecken noch wirtschaftlicher zu gestalten, hat Weingärtner mit der pick up 400 ein neues Bearbeitungszentrum entwickelt. Entscheidend für die hohe Produktivität der Maschinen ist unter anderem eine neue Motorspindel der Siemens-Tochter Weiss Spindeltechnologie, die sich durch hohe Leistung, Flexibilität und Zuverlässigkeit auszeichnet. Außerdem schätzt der Maschinenbauer die gute Zusammenarbeit mit dem Spindellieferanten.


Die Qualität von Spritzgießmaschinen hängt wesentlich von der Qualität der eingesetzten Schnecken ab. Für die Herstellung dieser asymmetrischen, spiralförmigen Bauteile ist in aller Regel Komplettbearbeitung das Mittel der Wahl, möglichst in einer Aufspannung. Als einer der führenden Hersteller von kombinierten Fräs-Drehzentren im XXL-Format bietet die österreichische Weingärtner Maschinenbau GmbH, Kirchham, Lösungen, die genau diese Anforderungen erfüllen.

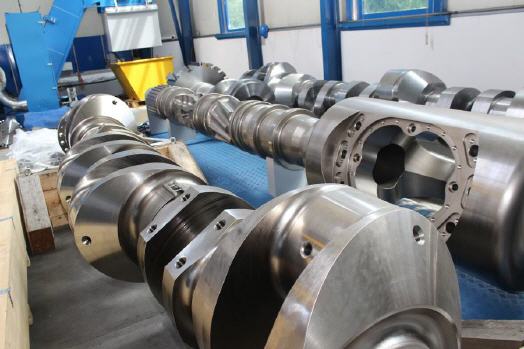

Vor 50 Jahren wurde Weingärtner als Lohnfertigungsbetrieb gegründet. Heute macht dieses Geschäft nur noch einen kleinen Teil des Umsatzes aus. Im Zentrum stehen die Entwicklung und Herstellung von großen, geschlossenen Bearbeitungszentren, zu denen die mpmc- und pick up-Baureihen gehören. Diese Maschinen eignen sich für verschiedenste Arten der Metallbearbeitung an großen Wellen, Turbinen, Schnecken und anderen Produkten der Schwerindustrie.

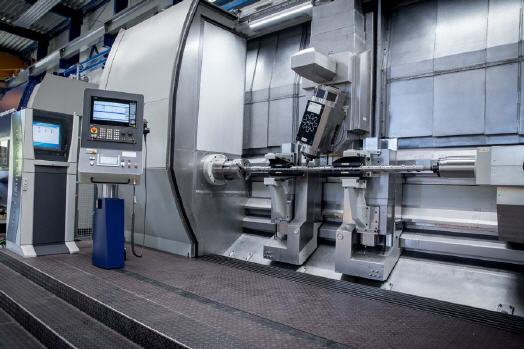

Nun hat der Maschinenbauer mit der pick up 400 im Sommer 2016 ein Kombizentrum auf den Markt gebracht, das erstmals etwas kleinere Dimensionen aufweist. In Zahlen: Es können Schnecken gefertigt werden, die einen Durchmesser von 10 mm bis etwa 160 mm und eine Länge zwischen 700 mm und 6000 mm haben. Wie Klaus Geissler, Vertriebsleiter bei Weingärtner, erzählt, waren zahlreiche Kundenanfragen entscheidend für die Entwicklung der neuen Maschine: „Vor allem im Kunststoffbereich wurde der Wunsch nach einem Fräs-Drehzentrum dieser Größe immer wieder laut. Es ist kleiner als unsere anderen Maschinen und kann nicht wirbeln – braucht also keinen automatischen Kopfwechsel. Dadurch ist sie kompakter und kostengünstiger.“

Mit umfangreichen Fräs- und Drehfunktionen ist die pick up 400 bestens für die komplexe Schneckenfertigung geeignet. Das wissen laut Geissler inzwischen auch andere Branchen zu schätzen, wie die Luftfahrt und der allgemeine Maschinenbau. Er ergänzt: „Davon abgesehen stellen Anwender inzwischen auch andere Produkte mit unserem kleinen Kombizentrum her. Sie eignet sich beispielsweise perfekt für komplexe Zylinder mit Bohrungen und Gewinden, die einen Durchmesser von bis zu 400 mm haben dürfen.“

Leistungsstarke Motorspindel für hohe Schnittwerte und glatte Oberflächen

Die Qualitätsbasis für ihre neuen Maschinen legt Weingärtner mit einer hochsteifen Grundkonstruktion. Als ebenso entscheidend beschreibt Klaus Geissler die Eigenschaften der eingesetzten Motorspindeln von Weiss Spindeltechnologie. Sie zeichnen sich durch eine extrem steife HSK-T100-Werkzeugschnittstelle und herausragende technische Daten aus. Dank der hohen Drehzahlen von bis zu 14.000 min-1, einer Leistung von 45 kW und Drehmomenten von bis zu 275 Nm bei 100% ED kann Weingärtner in der pick up 400 Keramikwerkzeuge verwenden und damit besonders hohe Zeitspanvolumina erreichen.

Ebenso vorteilhaft erweisen sich die schnell drehenden Fräsaggregate von Weiss bei der Finish-Bearbeitung. Laut Vertriebsleiter Geissler müssen die Schnecken zwar am Ende immer poliert werden: „Dank der hohen Oberflächengüte von Ra < 3,2 µm, die wir mit der neuen Maschine erreichen, können unsere Kunden das Polieren in der halben Zeit erledigen.“

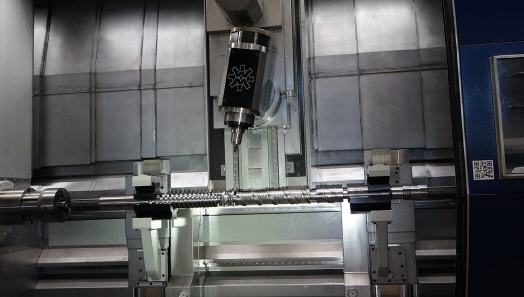

Angeflanscht auf der B-Achse der pick up 400 ist die kompakte Motorspindel schwenkbar und kann über Kopf arbeiten. Weiss-Vertriebsingenieur Volker Schultheiß ergänzt dazu: „Im Sinne der Maschinensteifigkeit waren wir gefordert, das Gewicht unserer Spindel so gering wie möglich zu halten. Mit gerade mal 420 kg ist uns dies gelungen.“ Via Drehdurchführung lassen sich Kühlschmierstoffe (KSS) mit bis zu 80 bar direkt an die Werkzeugspitze transportieren. Ebenso zuverlässig funktioniert die Zuführung von Aerosolen bei Minimalmengenschmierung oder von trockener Luft bei Trockenbearbeitung. Zusätzliche Schwenkdüsen am Spindelkopf eignen sich alternativ für eine äußere KSS-Zufuhr mit bis zu 20 bar.

Um die Drehfunktion perfekt nutzen zu können, lässt sich die Motorspindel von Weiss alternativ zur HSK-T100 mit der Drehwerkzeug-Schnittstelle Capto C8 ausstatten. Entscheidend ist hierbei außerdem die integrierte Wellenklemmung mit Hirth-Verzahnung. Sie kann einfach über eine Hydraulikbeschaltung aktiviert werden und erreicht neben dem enormen Haltemoment von 1.000 Nm eine sehr hohe Kippsteifigkeit.

Produktivitätsgewinn gegenüber anderen Systemen

All diese technischen Merkmale der Weiss-Spindel tragen entscheidend zu der hohen Wirtschaftlichkeit des neuen, kompakten Fräs-Drehzentrums von Weingärtner bei. Darüber hinaus sind optionale Features wichtig – wie etwa automatische Be- und Endladesysteme für Werkstücke und Werkzeuge, mit denen sich Nebenzeiten verringern lassen. So kann beispielsweise ein moderner Knickarmroboter mit Zwischenmagazin integriert werden, der den Werkzeugwechsel von Span zu Span stets in weniger als 10 Sekunden erledigt. Dabei ist die Bedienung des Roboters ebenso einfach wie die der gesamten Maschine. Denn über eine Softwareschnittstelle lässt er sich über die standardmäßig eingebaute Highend-CNC von Siemens, Sinumerik 840D sl, programmieren.

Dass die Summe der modernen Module und Komponenten in der pick up 400 zu einem Produktivitätsgewinn gegenüber anderen Produktionssystemen führt, liegt auf der Hand. Diesen in Zahlen zu fassen, ist für Klaus Geissler dennoch schwierig, denn die Unterschiede von Werkstück zu Werkstück sind groß: „So manche kleine Schnecke mit 15 mm Durchmesser und 700 mm Länge stellen Anwender mit unserer ‚kleinen‘ pick up 400 in zehn Minuten her. Mit anderen Maschinen brauchen sie dafür vielleicht zwanzig Minuten oder mehr. Ein anderes Mal sind sie aber aus irgendwelchen Gründen nur um zehn Prozent schneller. Das hängt von so vielen Faktoren ab, die ich hier nicht einzeln erklären kann. Aber generell bestätigen unsere Kunden eine sehr hohe Wirtschaftlichkeit dieser Maschine. Demensprechend groß ist die Nachfrage.“

Ein Motorspindeltyp für verschiedene Maschinen-Baureihen

Danach gefragt, wie die Zusammenarbeit mit Weiss Spindeltechnologie zustande kam und wie zufrieden er damit ist, hat der Vertriebsleiter eindeutige Antworten parat: „Die Idee, Spindeln von Weiss einzusetzen, hat mit der Siemens-Zugehörigkeit zu tun.“ Weingärtner setzt schon seit Jahrzehnten auf Steuerungen und Antriebe von Siemens und weiß die Offenheit und Zuverlässigkeit der Systeme zu schätzen. Die Motorspindel aus dem selben Konzernverbund zu beziehen, erscheint logisch. Dass die Maroldsweisacher Spindelspezialisten zudem als Innovationsführer ihres Marktsegments gelten, war für Klaus Geissler ein weiterer Grund, die Zusammenarbeit anzustreben. Auch aus heutiger Sicht habe er alles richtig gemacht: „Die Entwickler von Weiss haben sich als ebenso flexibel und zuverlässig erwiesen wie die Vertriebsberater und Servicemitarbeiter.“

Weiss setzte letztlich alle Anforderungen um. Auch die vorgegebenen Baumaße und Positionen der Anschlüsse entsprechen exakt den Vorgaben. Das war insofern von großer Bedeutung und in der Umsetzung anspruchsvoll, weil diese Motorspindeln künftig nicht nur in der pick up 400 zum Einsatz kommen, sondern auch in diversen Maschinen der mpmc-Baureihe. Dort werden sie mitunter als „Schwesterspindel“ zu einer mechanischen Weingärtner-Spindel verwendet, die bei Bedarf vollautomatisch eingewechselt werden kann.

Da die Weiss-Spindeln nun in verschiedenen Maschinen eingesetzt werden können, erhöht sich die Gesamtzahl der Bestellung, was positive Mengeneffekte zur Folge hat. Darüber hinaus sinken die Lagerhaltungskosten, da sich die Anzahl der vorzuhaltenden Spindelersatzteile wie Welle, Stator, Lager etc. deutlich reduzieren.
