Rohrbiegen in einer neuen Dimension

Für hochproduktive Fertigungsprozesse

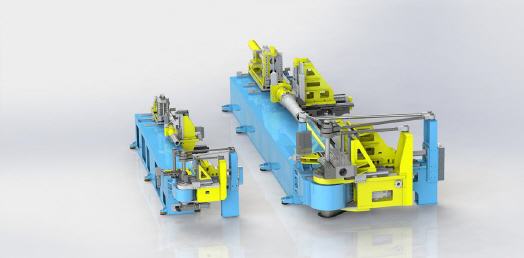

Mit der CNC 220 E TB MR von Schwarze-Robitec lassen sich komplexe Rohrgeometrien mit Rohrdurchmessern bis zu acht Zoll schnell, flexibel und effizient fertigen. Die neue Maschine ermöglicht Anwendern mit ihrer gleichbleibenden Präzision beim Rohrbiegeprozess hochproduktive Fertigungsprozesse – und das unabhängig von der Losgröße.


Außergewöhnlich hinsichtlich Dimension und Kapazität: Mit der neuen Rohrbiegemaschine CNC 220 E TB MR setzt Schwarze-Robitec einen Meilenstein in der Fertigung vollelektrischer und mehrrilliger Rohrbiegemaschinen. Der Spezialist für Rohrbiegemaschinen entwickelte die in ihrer Leistungskapazität einzigartige CNC-Rohrbiegemaschine der High-Performance-Serie für einen amerikanischen Kunden aus der Automobilindustrie.

Die Maschine erfüllt optimal die bestehenden hohen Anforderungen hinsichtlich kurzer Taktzeiten, höchster Geschwindigkeiten und größtmöglicher Flexibilität. So liegt die maximale Biegekapazität der CNC 220 E TB MR bei einem Rohrdurchmesser von bis zu acht Zoll. Mit der Mehrfachradius-Rohrbiegemaschine lässt sich eine besonders große Bandbreite an unterschiedlichen Rohr- und Profilabmessungen biegen.

Dabei verarbeitet die Maschine Rohraufzugslängen von bis zu vier Metern. Eine vertikal verfahrbare Gleitschiene fährt individuell auf die gerade benötigte Biegeebene. So können Anwender die Biegekräfte besser dosieren und auf das zu bearbeitende Rohr immer den optimalen Anpressdruck bringen.

Maximale Produktivität

Die Mehrebenentechnik der CNC 220 E TB MR sorgt in Kombination mit individuell anpassbaren Werkzeugen für ein einfaches und genaues Umformen von Rohren mit sehr kurzen Längen zwischen den einzelnen Biegungen.

Zu den schnellen Taktzeiten der High-Performance-Serie trägt auch die eingesetzte NxG-Steuerung bei: Anwender erreichen durch die Zeit-, Wege- und Geschwindigkeitsoptimierung aller CNC-Achsen erhebliche Produktivitätssteigerungen. Abhängig vom zu biegenden Rohrsystem lässt sich die Produktionszeit damit um bis zu 35 Prozent reduzieren. Die energieeffiziente CNC 220 E TB MR ist wie alle Rohrbiegemaschinen von Schwarze-Robitec standardmäßig mit einer Biegeschablonen-Rückholung ausgestattet.

Diese ermöglicht ein separates Verfahren von Biegeschablone und Schwenkarm. Damit lassen sich verschiedenste Rohrgeometrien im Biegeprozess einfacher justieren und positionieren. Für künftige Entwicklungen im Kontext von Industrie 4.0 hat Schwarze-Robitec die Rohrbiegemaschine bereits vorbereitet.
