Beölungsmessung leicht gemacht

Fluoreszenz-Laserscanner entwickelt

Zur Umformung und als Korrosionsschutz von Blechen werden dünne Ölfilme aufgebracht. Diese sollten exakt dosiert und vollflächig sein. Zur Kontrolle hat Fraunhofer IPM eine Inline-Beölungsmessung auf Basis eines Fluoreszenz-Laserscanners entwickelt und gemeinsam mit der Raziol Zibulla & Sohn GmbH in eine Beölungsanlage integriert.


Der von Fraunhofer IPM entwickelte F-Scanner erstellt erstmals direkt in der Fertigungslinie ein vollflächiges Befettungsbild der gesamten Blechoberfläche. Dazu rastert ein UV-Laser die Blechoberfläche punktweise ab, indem das Laserlicht mithilfe eines Polygonspiegels über die gesamte Blechbreite quer zur Vorschubrichtung bewegt wird.

Unter UV-Licht zeigen die meisten in der Blechverarbeitung verwendeten Öle eine starke Fluoreszenzaktivität. Eine spektrale Auswertung der Fluoreszenzsignale gibt Aufschluss über Dicke und Homogenität der Ölschicht und liefert kontrastreiche Messbilder. Sowohl Trockenschmierstoffe als auch Öle für Umformung und Korrosionsschutz können ohne Vorbehandlung gemessen werden.

Das System erzeugt 400 Messlinien pro Sekunde. Bei einem Blechvorschub von zwei Metern pro Sekunde ergibt sich so ein Linienabstand von 5 Millimetern. »Mit dieser hohen Ortsauflösung können wir den Ölauftrag erstmals vollflächig in der Fertigungslinie prüfen«, erläutert Dr. Albrecht Brandenburg, Leiter des Projekts am Fraunhofer IPM. »Falls notwendig, kann gezielt nachbeölt werden, denn die Auswertung der Messdaten erfolgt in Echtzeit.«

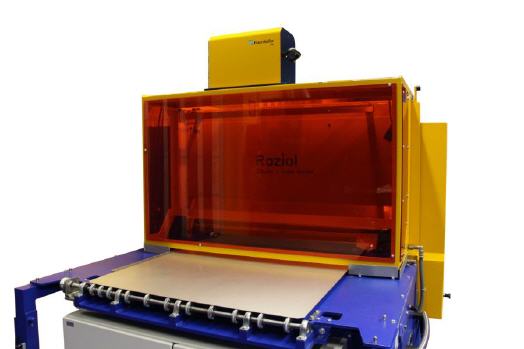

Die Firma Raziol und Fraunhofer IPM haben das Messsystem gemeinsam in Sprühanlagen integriert. Der Spezialist für Schmierungs- und Beölungstechnik hat damit eine 100-ProzentQualitätskontrolle und eine echte Prozessregelung bei der Blechbeölung etabliert.

»Die Beölungs-Messdaten sind ein wertvolles Gut auch im Hinblick auf die vernetzte Produktion der Zukunft: Sie werden für uns und unsere Industriepartner eine zunehmend wichtige Rolle in den intelligenten Prozessketten der Industrie 4.0 übernehmen«, ist sich Raziol-Geschäftsführer Georg Gisbert Zibulla sicher.
