2-Hand-Sicherheits-Steuerung von Tox
Ideal für Pressensysteme

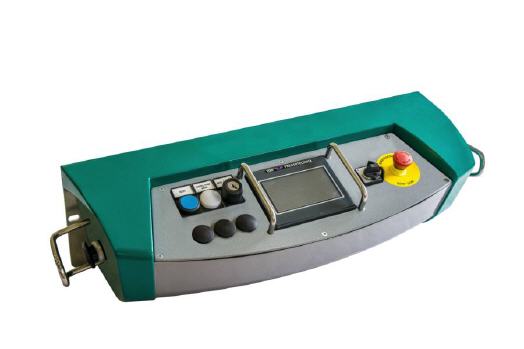

Mit der Zweihand-Sicherheits-Steuerung ›STE 336-600‹ bietet Tox Pressotechnik eine universell-flexibel einsetzbare Standard-Lösung zur Ansteuerung von pneumohydraulischen Zylindern sowie von Pressensystemen.
Das Baukasten-System TOX-Controls umfasst in den drei Kategorien „rein pneumatische Steuerungen„ sowie „Impulssteuerungen„ und schließlich „elektrische Steuerungen„ das komplette Programm an Sicherheitssteuerungen aus dem Hause TOX PRESSOTECHNIK GmbH & Co. KG, D-88250 Weingarten. Die Steuerungen dienen zur Ansteuerung von pneumatischen oder pneumohydraulischen Zylindern (TOX-Kraftpaket), die wiederum als Presskraft-Antriebe in Pressen und Montage- sowie Sondermaschinen Verwendung finden.
Besondere Erwähnung verdient hier die 2-Hand-Sicherheits-Steuerung STE 336-600, da sie als „elektrische Steuerung„ universell sowohl zur einfachen Ansteuerung der besagten Zylinder als auch zur Steuerung von anspruchsvollen Funktionen in Pressensystemen eingesetzt werden kann. Außerdem verfügt sie als standardisierte, programmierbare Steuerung über festgelegte prozessrelevante Zusatzfunktionen, und kann zudem im gewissen Umfang flexibel an die Gegebenheiten der jeweiligen Presse/Maschine angepasst werden.
Die Basis-Arbeitsweise aller TOX-Steuerungen richtet sich an den einschlägigen Norm- und Sicherheitsvorschriften betreffend 2-Hand-Sicherheits-Steuerungen sowie an der neuen Maschinenrichtlinie aus. Die Steuerung STE 336-600 ist als komplette Einheit sehr kompakt konzipiert und basiert auf einer Sicherheits-SPS sowie einer Panel-SPS, die als Software-Steuerung über eine interne Schnittstelle miteinander kommunizieren. Folglich werden alle Sicherheitskreise wie beispielsweise Not-Halt, Hochhalteeinrichtung usw. zunächst von der Sicherheits-SPS ausgewertet und als Zustandsbericht an die Panel-SPS weitergeleitet.
Sämtliche sicherheitskritischen Ausgänge werden von der Sicherheits-SPS gesteuert und nur freigegeben, wenn das entsprechende Kommunikations-Bit der Panel-SPS anliegt sowie alle Sicherheitskreise als O.K. erkannt sind. Mit der TOX-Steuerung STE 336-600 können Pressen/Maschinen in den Betriebsarten Handbetrieb und Automatik gefahren werden. Die Auswahl wird über einen Schlüsselschalter auf dem 2-Hand-Pult oder am Frontpanel des Schaltschranks vorgenommen.
Nach dem Einschalten lädt die Panelsteuerung die erforderlichen Applikationen und wechselt dann in den Startbildschirm. Auf dem Touch-Screen werden nun die Dialog-Schaltflächen für den Hand- oder Automatik-Betrieb bzw. für die Konfiguration angezeigt. Die 2-Hand-Sicherheits-Steuerung STE 336-600 ist durch Zugriffsebenen gekennzeichnet: Ebene 0 ist dem Maschinenbediener zugänglich und benötigt kein Passwort; Ebene 1 ist dem höher qualifizierten Maschinenbediener zugänglich und eröffnet Funktionen zum Reset von NIO-Meldungen; Ebene 2 ist dem erfahrenen Maschinenbediener sowie dem Einrichter vorbehalten und erlaubt die Änderung von prozessrelevanten Werten.
Die Steuerungen STE 336-600 sind mit den ebenfalls von TOX PRESSOTECHNIK produzierten Kontrolleinrichtungen TOX-Clinchüberwachung CEP 400/400 T und TOX-Einpressüberwachung EPW 400 kompatibel sowie EPW 500. Damit erhält der Kunde aus einer Hand ein komplettes, perfekt aufeinander abgestimmtes Steuerungssystem zum sicheren und qualitätsgestützten Betrieb von Antrieben bzw. Pressen/Maschinen.
Mehr Informationen zu Tox:
 |
Tox Pressotechnik |
|
Riedstr. 4 |
|
88250 Weingarten |
|
Tel.: 0751-50070 |
|
Fax: 0751-52391 |
|
Mail: info@tox-de.com |
|
www.tox-de.com |
