Ideal für Zerspaner mit Platzproblemen

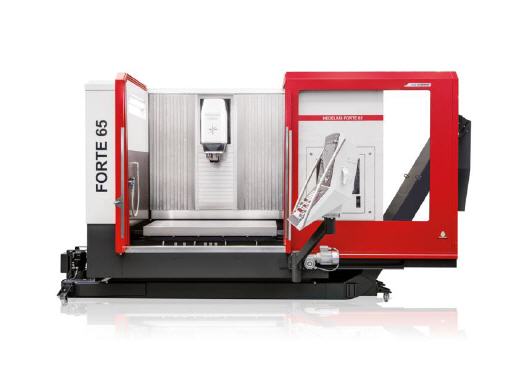

Die Forte 65-Baureihe von Hedelius

Bei den von Hedelius erst im vergangenen Herbst in den Markt eingeführten Bearbeitungszentren der Forte 65-Baureihe handelt es sich um Dreiachs-Bearbeitungszentren mit großen Verfahrwegen bei sehr kompakter Bauweise.


Die kleinere Variante Forte 65 Single 700 mit Verfahrwegen von 700 x 650 x 600 mm (x/y/z) bietet viel Leistung und Präzision auf einer Grundfläche von 2725 x 2850 mm. Ergänzt wird sie durch die Forte 65 Single 1320 mit größerem X-Verfahrweg von 1320 mm bei gleichen Y- und Z-Werten.

Der Platzbedarf bleibt mit einer Grundfläche von 3185 x 2850 mm immer noch sehr gering. Beide Maschinen eignen sich durch die hohe Stabilität und Leistung für den Werkzeug- und Formenbau, genauso wie den allgemeinen Maschinenbau und die Lohnfertigung.

Bei den beiden Typen der Forte 65 Baureihe greift HEDELIUS auf das bewährte Konzept der ACURA Maschinen zurück. Statt eines Dreh-Schwenktisches aber mit festem Maschinentisch. In der größeren Ausführung sind so Aufspanngewichte bis 2000 kg möglich, bei der kleineren Variante immerhin noch bis zu 1200 kg.

Äußerst präzise durch besondere Bauart

Die kompakten 3-Achs-Bearbeitungszentren versprechen höchste Präzision. Diese basiert auf der speziellen Maschinenkonstruktion, insbesondere der Y- Achse und der vertikalen Z-Achse. Der Abstand der Hauptspindel zu den Führungen der Y-Achse und Z-Achse ist über den gesamten Verfahrbereich konstant. Die massiv verrippten Vorschubschlitten aus Grauguss reduzieren zudem entstehende Vibrationen. Die Z-Achse ist zum Schutz vor Wärmeeinstrahlung und Zugluft verkleidet. So wird der Wärmegang reduziert und das Bearbeitungsergebnis nochmals genauer. Direkte Messsysteme an allen Achsen tragen ebenfalls zur hohen Genauigkeit der Forte 65 Baureihe bei.

Großes Werkzeugmagazin im Standard

Weiteres Highlight der 3-Achs-Fräsmaschinen ist das von vorne hauptzeitparallel zu bedienende 65-fach Werkzeugmagazin im Standard. Such- und Rüstzeiten von Werkzeugen werden so deutlich reduziert. Wie bei allen HEDELIUS Bearbeitungszentren können auch die Maschinen der Forte Baureihe um ein Standby Magazin mit bis zu 190 zusätzlichen Plätzen ergänzt werden.

Der Maschinenaufbau basiert ebenfalls auf dem bewährten ACURA Konzept. Hydraulik, Pneumatik, Zentralschmierung, Schaltschrank und Kühlaggregate sind in die Maschinenverkleidung integriert und von der rechten Maschinenseite wartungsfreundlich zugänglich.

Für die perfekte Sicht auf das Bauteil sind die Maschinen mit großer Sichtscheibe ausgestattet, so hat der Anwender die Bearbeitung immer im Blick. Die Tischhöhe ist mit 845 mm auf die Ergonomie der Bediener abgestimmt. Für einen optimalen Spänefall ist der Arbeitsraum mit senkrechten Edelstahllamellen verkleidet und der Maschinentisch von großzügigen Freiräumen umgeben.

Die vollständige Kapselung gewährleistet ein sauberes Arbeitsumfeld, dennoch ist eine uneingeschränkte Kranbeladung möglich. Die Forte 65 Single 700 und Forte 65 Single 1320 sind serienmäßig mit einer Heidenhain TNC 640 Steuerung mit 19„ Monitor und Volltatstatur inkl. Eilgangpotentiometer ausgerüstet. Optional steht eine Sinumerik 840D Solutionline ebenfalls mit 19„ Monitor zur Verfügung.

HEDELIUS bringt mit der Forte 65 Baureihe das erfolgreiche ACURA Konzept auch als 3-Achs-Variante an den Markt. Mit großer Präzision und großen Verfahrwegen in sehr kompakten Maschinen bietet sich hier für viele Zerspanungsunternehmen mit wenig Platz aber hohen Anforderungen eine neue Möglichkeit.



Mehr Informationen zu HEDELIUS:

Kontakt  Herstellerinfo
HEDELIUS Maschinenfabrik GmbH
Sandstraße 11
49716 Meppen
Telefon: ++49 (0) 59 31 / 98 19-0
Telefax: ++49 (0) 59 31 / 98 19-10
E-Mail: info@hedelius.de
www.hedelius.de
