Neues Flaggschiff der Nullpunktspanntechnik
Hohe Einzugskräfte mit hoher Steifigkeit vereint

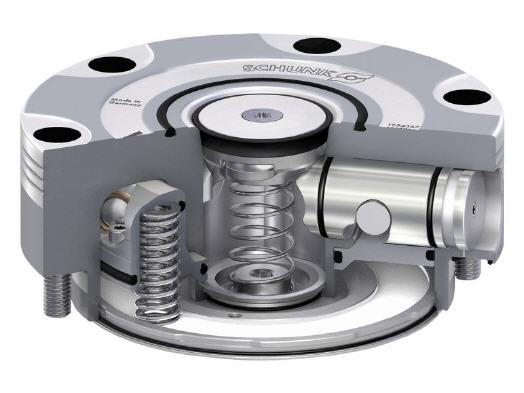

Mit dem Nullpunktspannmodul VERO-S NSE3 138 und dem Turmspannmodul VERO-S NSE-T3 138 bringt Schunk zwei Premium-Nullpunktspannmodule auf den Markt, die über eine bis dato einzigartige Ausstattung verfügen. Auffälligstes Merkmal ist ein optionaler, federbetätigter Konusverschluss, der die Wechselschnittstelle der Module automatisch verriegelt, sobald der Spannbolzen ausgehoben wird.
Im Vergleich zu den bisherigen Top-Sellern erhöht SCHUNK beim VERO-S NSE3 138 nochmals die Leistungsmerkmale. Eine enorme Einzugskraft von 8.000 N beziehungsweise 28.000 N mit aktivierter Turbofunktion sowie eine erhöhte Formstabilität des Modulkörpers kommen der Steifigkeit von Spannlösungen zugute. So können auch höchste Kippmomente und Querkräfte zuverlässig aufgenommen werden, wenn beispielsweise an der Sohle gespannte Teile in der Höhe bearbeitet werden.
Die Fixierung beziehungsweise Positionierung erfolgt auch bei den Premiummodulen über einen Kurzkegel mit einer Wechselwiederholgenauigkeit < 0,005 mm. Dies gewährleistet selbst bei anspruchsvollsten Bearbeitungen eine maximale Präzision. Dank einer konischen Passung können die Spannbolzen auch außermittig und damit besonders einfach in die Module gefügt werden.
Die eigentliche Spannung erfolgt ohne externe Energiezufuhr über Federkraft, ist formschlüssig und selbsthemmend. Die Werkstücke bleiben auch dann sicher gespannt, wenn der Druck im Luftsystem plötzlich abfallen sollte. Zum Öffnen der Spannmodule genügt ein Pneumatiksystemdruck von 6 bar.
Komfortable Abfrage
Für eine maximale Prozesssicherheit lassen sich die beiden Spannschieberpositionen „offen„ und „geschlossen„ serienmäßig über Staudruck abfragen. Optional ist der Einsatz eines Positionssensors möglich, über den zusätzlich eine Verriegelung ohne Bolzen detektiert werden kann. Je nach Gewindedurchmesser der verwendeten Spannbolzen liegen die Haltekräfte bei 35.000 N (M10), 50.000 N (M12), 75.000 N (M16).
Sämtliche Bauteile, wie Grundkörper, Spannbolzen und Spannschieber sind in gehärtetem Edelstahl ausgeführt, absolut korrosionsbeständig und damit extrem langlebig. Spezielle Auflagezonen erleichtern die Reinigung und gewährleisten eine perfekte Plananlage von Spannmitteln und Werkstücken.
Die neuen Premiummodule sind voll kompatibel zum bisherigen VERO-S Baukasten, der mittlerweile über 1.000 Kombinationsmöglichkeiten für die hocheffiziente Werkstückspannung umfasst.
