Innovation für das Nutenfräsen

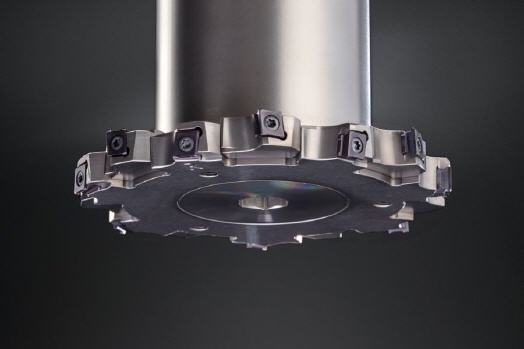

Einstellbarer Scheibenfräser von Horn
Die Paul Horn GmbH hat einen Scheibenfräser entwickelt, der eine stufenlose Einstellmöglichkeit unterschiedlicher Nutbreiten ermöglicht. Somit kann der Anwender auf eine Kassettenlösung und das aufwändige Einstellen der Nutbreite verzichten.
Der Fräskörper bietet somit ein Alleinstellungsmerkmal und reduziert die Werkzeugträgerkosten. Die Verstellung gestaltet sich anwenderfreundlich über eine zentrale Verstellhülse. So lässt sich die gewünschte Nutbreite an einem Voreinstellgerät einfach anpassen. Die Maßhaltigkeit, Stabilität und Prozesssicherheit ist gewährleistet, da die verstellbare Scheibe das im Einsatz entstehende Drehmoment in den Grundkörper ableitet.
Horn bietet den Grundkörper in zwei Varianten an: Die erste Variante verfügt über einen Schneidkreis von 100 mm und ist mit den Wendeschneidplatten des Typs 406 bestückt. Die 14 Schneidplatten ergeben sieben effektive Schneiden. Die Schneidbreite reicht von 9,6 mm bis maximal 12,9 mm. Die Frästiefe dieser Variante beträgt 20 mm. Die zweite Variante ist mit 12 Schneidplatten des Typs 409 bestückt und hat einen Schneidkreis von 125 mm. Die Schneidbreite mit sechs effektiven Schneiden ist bei diesem Typ von 12,9 mm bis 18,8 mm verstellbar. Die maximale Frästiefe liegt bei 32,5 mm.
Für die Wendeschneidplatten setzt Horn auf die in der Praxis bewährten Typen 406 und 409. Sie sind präzisionsgeschliffen und erreichen hohe Oberflächengüten an Nutgrund und den Flanken. Positive Span- und Axialwinkel ermöglichen einen weichen Schnitt. Die Nebenschneide mit integrierter Schleppfase der tangential verschraubten Schneidplatte erzeugt sehr gute Oberflächen. Eine zusätzliche Freiflächenfase sorgt für einen stabilen Keilwinkel und einen besonders ruhigen Fräsprozess.
Mehr Informationen zur Paul Horn GmbH
 |
Hartmetall-Werkzeugfabrik |
|
Paul Horn GmbH |
|
Horn-Straße 1 |
|
72072 Tübingen |
|
Telefon: 07071 7004-0 |
|
Fax: 07071 7289-3 |
|
E-Mail: info@phorn.de |
|
www.phorn.de |
