Überarbeitete Spindel für die Mikrozerspanung
GMN auf der AMB
Hochfrequenzspindeln für das präzise Fräsen und Schleifen von Bauteilen zeigt der Spindelbauer GMN auf der diesjährigen AMB. Im Mittelpunkt des Messeauftritts steht eine neu überarbeitete Spindel für die Mikrozerspanung. Sie zeichnet sich durch eine innovative Bauweise aus, mit der Gewicht, Länge und Schwingungsverhalten optimiert wurden.

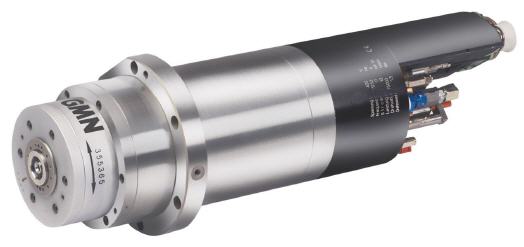

Mit der UHC 120 - 75000/10 präsentiert GMN erstmals eine komplett neu überarbeitete Version aus der Spindelreihe UHC für die Mikrozerspanung. Diese basiert auf den beliebten Hochgeschwindigkeitsspindeln der HCS-Serie, die rundum optimiert wurde. Eine neuartige Bauweise sorgt für ein äußerst günstiges Schwingungsverhalten auch bei sehr hohen Drehzahlen. Davon profitieren die Oberflächengüte und die Lebensdauer der Spindel.
Außerdem konnten die Länge und das Gewicht reduziert werden – mit positivem Einfluss auf die Dynamik und die Bearbeitungsgenauigkeit. Die Leistungswerte sind vergleichbar mit den Spindeln der Vorgängerreihe. Die ausgestellte Spindel mit einem Hülsendurchmesser von 120 mm erzielt bei einer Drehzahl von 75.000 U/min bis zu 13,5 kW Leistung (S6-40%).
Zur AMB ist diese Spindel für die Mikrozerspanung erhältlich, mit einem umfangreichen Varianten- und Optionsprogramm analog zur HCS-Serie. Darunter findet sich unter anderem eine Hochdruck-Drehdurchführung, mit der sich das Kühlmittel direkt durch die Spindelwelle zuführen lässt. Sie lässt sich bei Drücken bis zu 80 bar einsetzen.
F-Mill-Serie: Highspeed-Spindeln mit FANUC-Motor
Basierend auf der Highspeed-Reihe HCS stellt GMN zudem die F-Mill-Serie aus – eine Neuheit des letzten Jahres. Optisch nahezu unverändert, sind diese Spindeln jedoch mit FANUC-Einbaumotoren ausgestattet. Diese hat der japanische Hersteller zum Teil speziell für den Einsatz in der F-Mill-Serie entwickelt. Die Spindeln sind somit in hohem Maße schnittstellenkompatibel mit den FANUC-Steuerungen und lassen sich einfach und bequem in Betrieb nehmen.
Hochpräzisionskugellager aus GMN-Fertigung sorgen für ein exaktes Arbeitsergebnis und eine lange Lebensdauer der Spindeln. Erhältlich ist die Serie mit Fett-Dauerschmierung, am Stand vertreten durch das Modell HCS 230g 16000/18, und mit Öl-Luft-Schmierung. Hierzu ist beispielhaft die Spindel HCS 230 - 20000/30 zu sehen, die wie die UHC-Serie optional mit einer Hochdruck-Drehdurchführung für Kühlmittel erhältlich ist.
Hochleistungsspindeln für das Innenschleifen
Auch seine Flaggschiff-Reihen HSX und HV-X für das Highspeed-Innenschleifen zeigt GMN am Stand. Beide Spindellinien lassen sich in einer Vielzahl von Anwendungen einsetzen und liefern besonders hohe Drehzahlen, bis hin zu 105.000 U/min. Während Spindeln des Typs HSX universell genutzt werden können, kommen die Modelle der HV-X-Reihe bevorzugt zum Einsatz, wenn besonders hohe Leistungs- und Steifigkeitswerte gefragt sind.
Beide Typen sind in unterschiedlichen Baugrößen und mit verschiedenen Leistungsdaten erhältlich. Dank umfangreicher Zubehöroptionen lassen sie sich leicht an unterschiedliche Bearbeitungsaufgaben anpassen. Auf der Messe gezeigt werden ein HSX-Modell mit Öl-Luft-Schmierung und zwei HV-X-Spindeln, eine davon mit hydroviskoser Dämpfung.
Diese Ausstattungsvariante wurde von GMN entwickelt und reduziert Schwingungen in der Bearbeitung spürbar. Somit können Schnitttiefen vergrößert werden, dadurch lässt sich das gewünschte Bearbeitungsergebnis schneller erreichen. Überdies können beim Schleifen deutlich glattere Oberflächen erzielt werden als mit vergleichbaren Spindeln ohne Dämpfung. Über das GMN-Hydraulikaggregat HVD wird die Dämpfung versorgt, zudem kann dort die Lagervorspannung und somit die Steifigkeit der Spindel angepasst werden.
Entwicklung von Sonderlösungen im Kundenauftrag
Ein weiteres Geschäftsfeld des Maschinenbauers sind kunden- und auftragsspezifische Spindeln, die das Unternehmen für eine hohe Bandbreite an Fertigungssituationen konstruiert und fertigt.
Beispielhaft zeigt GMN die HGC 200 x 400 9000/25, eine Hochleistungs-Schleifspindel mit automatischem Werkzeugwechselsystem für die Bearbeitung großer Bauteile. Bei ihr wurde das Lager nahe der Schleifscheibe platziert, wodurch eine hohe Steifigkeit und Präzision erreicht wird. Einsetzt wird sie in vertikalen Schleifzentren – in Anwendungsfällen, in denen sie tief in ein Werkstück eintauchen muss.
Hierbei wird die genaue Position der Schleifscheibe zum Werkstück durch einen Acoustic-Emission-Sensor am Spindelkopf erfasst und an die Maschinensteuerung weitergegeben. Dies führt zu einer hohen Bearbeitungsgenauigkeit, außerdem nutzen sich Werkzeuge weniger ab. Für eine hohe Prozesssicherheit sorgen zusätzliche Sensoren, die Drehzahl und Beschleunigung überwachen.
Mehr Informationen zu GMN:
 |
GMN Paul Müller Industrie GmbH & Co. KG |
|
Äußere Bayreuther Str. 230 |
|
90411 Nürnberg |
|
Tel.: +49 911.5691-0 |
|
Fax: +49 911.5691-221 |
|
Mail: info@gmn.de |
|
www.gmn.de |
