Präzise Positionsbestimmung
Auch raue Umgebung macht kein Problem
Hoch genaue Wegmessung auch in rauen Umgebungen mit Kühlflüssig-
keiten, Holz-, Glas- und Siliziumstaub oder Spänen ermöglicht das Integrierte

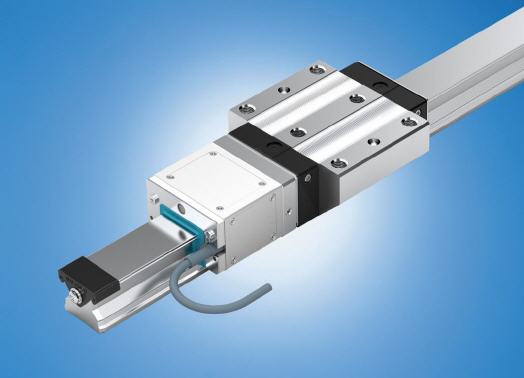

Messsystem für Linearführungen von Rexroth. Die berührungslose, induktive
Abtastung ist darüber hinaus unempfindlich gegen elektrische und
magnetische Störfelder, wie sie vor allem beim Einsatz von Linearmotoren
auftreten.
Die einfache Montage und der schnelle Austausch ohne Spezialkenntnisse beschleunigen die Inbetriebnahme des verschleißfreien Positionsmesssystems für Kugel- und Rollenschienenführungen. Das Integrierte Messsystem bewährt sich unter den rauen Produktionsbedingungen der Umformtechnik mit Öl- und Wassereinwirkungen ebenso wie in der Holzbearbeitung oder an Sägestationen für Solarzellenwafer. Es widersteht zuverlässig auch groben Spänen und feinsten Stäuben. Dabei muss die Sensorik, im Gegensatz zu Glasmaßstäben, nicht durch Sperrluft oder andere konstruktive Maßnahmen geschützt werden.
Basis des Integrierten Messsystems für Linearführungen ist eine innig mit der Profilschiene verbundene Maßverkörperung mit einer hochpräzisen Periodenteilung. Sie erreicht bei Messlängen bis zu 4.500mm eine absolute Genauigkeit von ± 5μm und bei Verfahrstrecken bis zu 2.000mm eine Präzision von ± 3μm. Ein dicht verschweißtes Edelstahlband schützt die Maßverkörperung des berührungslosen Messsystems.
Die integrierte Elektronik der in Schutzart IP67 ausgeführten Sensoren (nach dem AMOSIN-Messprinzip) wertet die Signale in Echtzeit aus und übermittelt sie analog über 1VSS oder digital per TTL. Die Maßverkörperung erhält das ursprüngliche Profil der Führungsschiene, so dass Anwender die Standardführungswagen für Kugel- und Rollenschienenführungen in den verschiedensten Ausführungen einsetzen können. Damit ist die Rexroth-typische Austauschbarkeit von Profilschienen und Führungswagen der gleichen Baugrößen uneingeschränkt gewährleistet.
Der getrennt auswechselbare Messkopf mit integrierter Elektronik verändert dabei die Bauhöhe und Breite der Führungswagen nicht. Auf einer Schiene können mehrere Messsysteme parallel arbeiten und auch hochdynamische Bewegungen präzise erfassen. Das induktive Integrierte Messsystem von Rexroth arbeitet berührungslos und deshalb verschleißfrei. Rexroth Kugel- und Rollenschienenführungen verlängern über ihr Dichtungs- und Schmierkonzept die Wartungsintervalle bis hin zur Lebensdauerschmierung. Das reduziert die Lebenszykluskosten und vergrößert den Freiheitsgrad für den Einbau der Komponenten.
