Vom 3D-Volumenmodell zur 2D-Zeichnung
Der bessere Weg zur Technischen Zeichnung

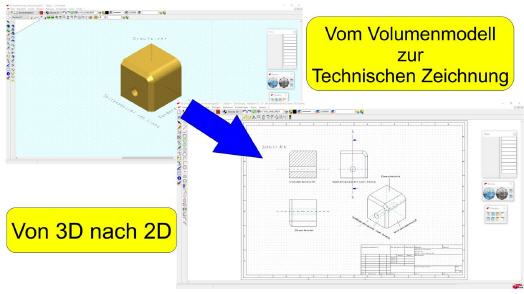

Wenn ein 3D-Volumenmodell vorliegt, ist es in BeckerCAD 3D Pro sehr einfach, davon die für eine Technische Zeichnung nötigen Ansichten abzuleiten. Diese Anleitung zeigt, wie es geht!
![](../../../images/k1024_von-3d-nach-2d_anlaufbild_540.jpg)

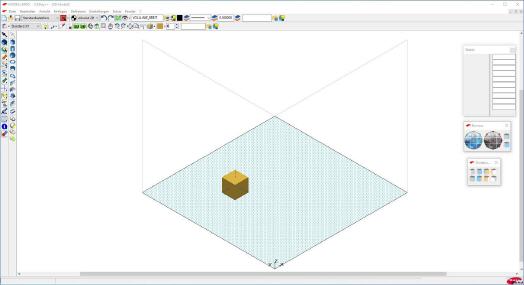

Zunächst einen 3D-Würfel erzeugen.Seine Maße: 50x50x50mm.
Startpunkt am Raster festlegen.
Per Leertaste ins Statusfenster wechseln und dort die Maße eingeben.
![](../../../images/k1024_von-3d-nach-2d_4_540.jpg)

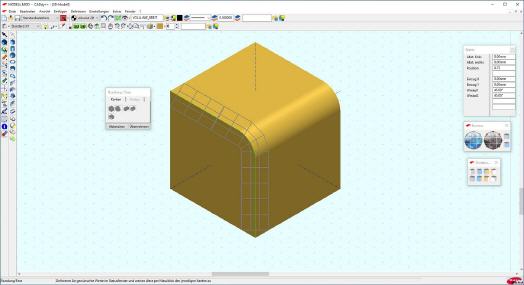

Ausschnitt vergrößern und Radius R10 sowie Fase 8x45° erzeugen.
![](../../../images/k1024_von-3d-nach-2d_5_540.jpg)

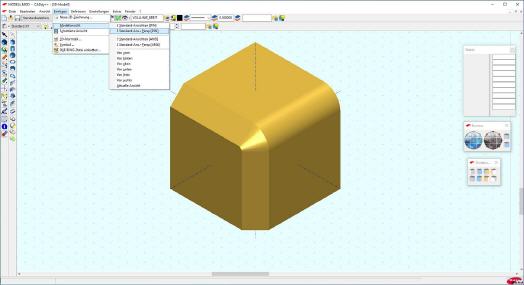

Zum Ableiten der Ansichten aus einem 3D-Modell, zunächst "Einfügen/Modellansicht" wählen und die gewünschten Ansichten auswählen.
![](../../../images/k1024_von-3d-nach-2d_6_540.jpg)

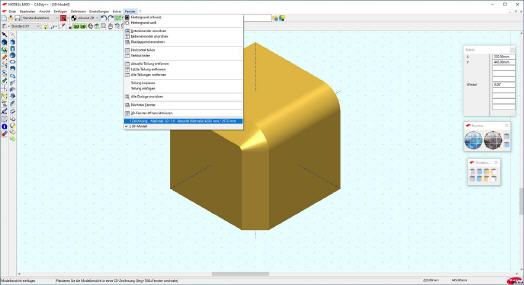

Anschließend den Würfel anklicken und in das 2D-Zeichnungsfenster wechseln.
![](../../../images/k1024_von-3d-nach-2d_7_540.jpg)

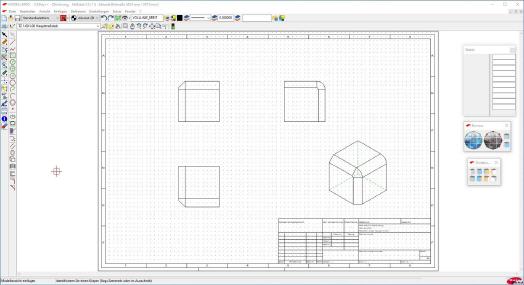

Dort können die Ansichten eingefügt werden. Mit der Draufsicht beginnen!
![](../../../images/k1024_von-3d-nach-2d_8_540.jpg)
Absolut hilfreich ist, dass Änderungen am Volumenmodell sich sofort auf die 2D-Zeichnungen auswirken, wie die nachträgliche Einbringung einer Bohrung zeigt.
Dazu zunächst die Konstruktionsebene auf die entsprechende Würfelfläche legen,um dort zeichnen zu können.

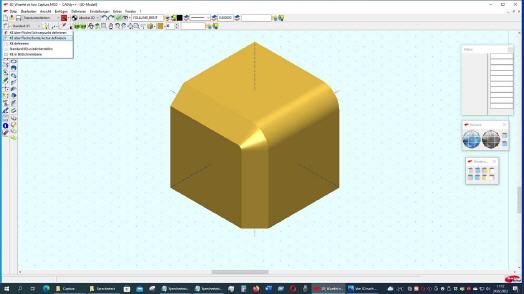

1. Funktion "Konstruktionsebene erstellen" wählen
![](../../../images/k1024_von-3d-nach-2d_8a_540.jpg)

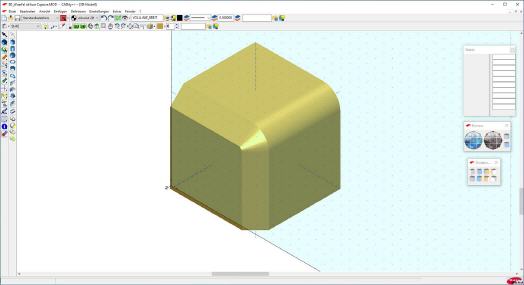

2. Würfelfläche wählen, auf der gezeichnet wird
![](../../../images/k1024_von-3d-nach-2d_9_540.jpg)

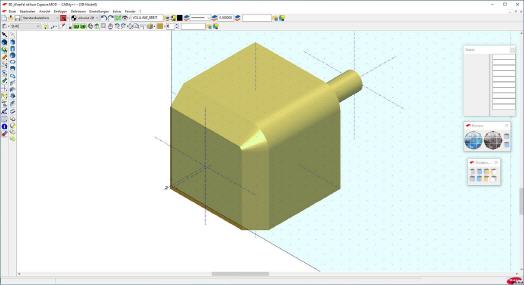

3. Zylinder einzeichnen
![](../../../images/k1024_von-3d-nach-2d_9a_540.jpg)
4. Zyl. vom Würfel "abziehen" (Fkt. "Subtraktion")
![](../../../images/k1024_von-3d-nach-2d_10_540.jpg)

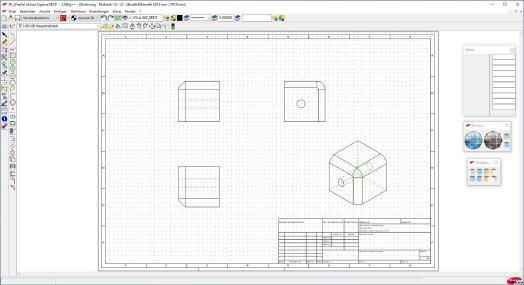

Ein Wechsel zur 2D-Ansicht zeigt,dass die Änderung sofort berücksichtigt wurde.
![](../../../images/k1024_von-3d-nach-2d_11_540.jpg)

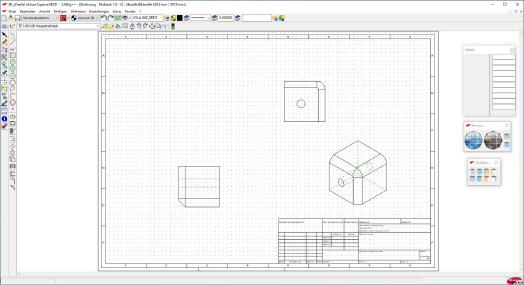

Modellansichten lassen sich bestens nutzen, um sehr einfach Schnitte zu erzeugen. Dazu zunächst die betroffene Ansicht löchen.
![](../../../images/k1024_von-3d-nach-2d_12_540.jpg)

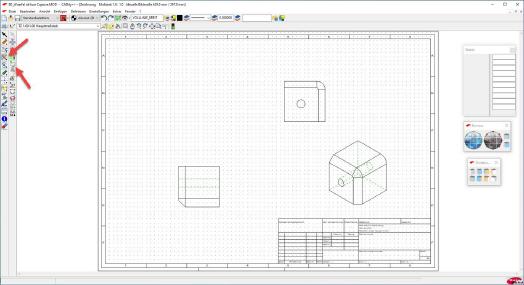

Nun den Button "Modellansicht bearbeiten" betätigen und anschließend den Button "Schnittansicht einfügen" anklicken.
![](../../../images/k1024_von-3d-nach-2d_12a_540.jpg)

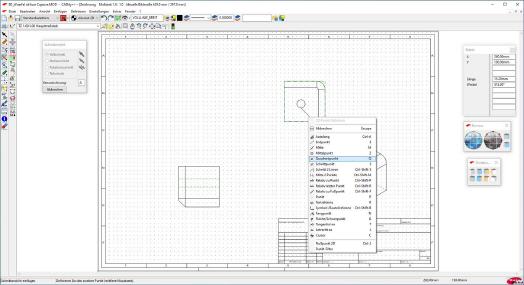

Zuerst diejenige Modellansicht anklicken, aus der Schnittansicht erzeugt werden soll. Anschließend diejenigen Punkte bestimmen,die die Schnittlinie bilden.
![](../../../images/k1024_von-3d-nach-2d_13_540.jpg)

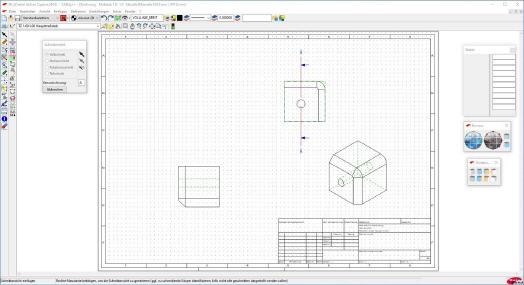

Nun die Blickrichtung auf den Schnitt festlegen.
![](../../../images/k1024_von-3d-nach-2d_14_540.jpg)

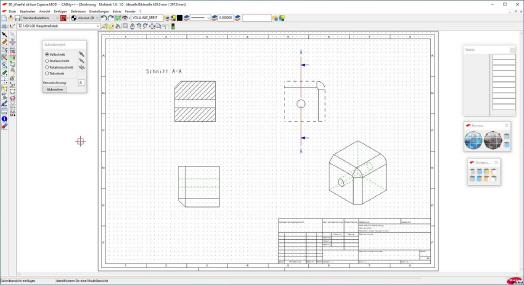

Anschließend mit der rechten Maustaste die Wahl bestätigen. Die Position festlegen und mit linker Maustaste bestätigen. Anschließend noch die Position der Schnittinformation festlegen.
![](../../../images/k1024_von-3d-nach-2d_16_540.jpg)

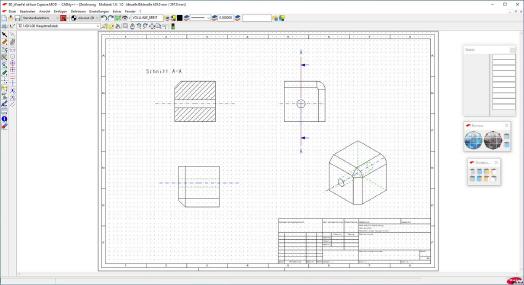

Nun noch die Mittellinien einzeichnen und diese mit dem "Malerpinsel" neu aufbauen, um Zeichnungslücken zu tilgen.
![](../../../images/k1024_von-3d-nach-2d_17_540.jpg)
Von 3D nach 2D
