UNI-MILL Planfräser 554 von Jongen
Schruppen und Schlichten von Stahl- und Guss

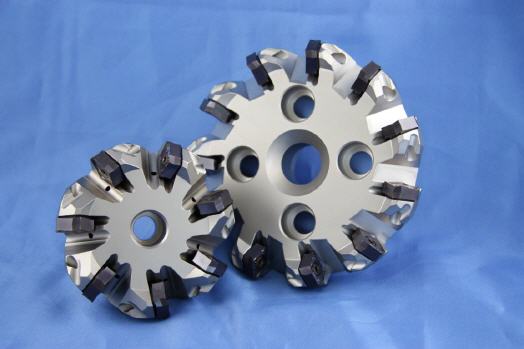

Jongen stellte auf der AMB den innovativen Planfräser Type FP 554 für eine besonders ökonomische Schrupp- und Schlichtbearbeitung von allen Stahl- und Gusswerkstoffen vor. Diese neue Planfräsergeneration überzeugt einerseits durch die hohe Schneidkantenzahl mit effektiv 8 Schneiden und andererseits durch den weichen Schnitt der durch den axial wie radial effektiv positiven Spanwinkel ermöglicht wird.
Durch die Ausführung der Planfase mit zusätzlichem Freiwinkel werden sehr gute Oberflächengüten erzielt. Die Werkzeuge sind aus hochfestem und gehärtetem Werkzeugstahl und halten somit größten Belastungen stand. Durch das Vernickeln der Werkzeuge wird zusätzlich eine höhere Resistenz gegenüber Aufschweißungen und Korrosion erreicht.
Durch diese Eigenschaften ermöglichen die Planfräser der Type FP 554 eine Zustellung von axial bis zu sieben Millimeter bei einer Schnittgeschwindigkeit von bis zu 350 m/min und einem Vorschub von bis zu 0,5 mm pro Zahn. Die Werkzeuge sind in den Durchmesserbereichen von 50 bis 160 mm und in normaler sowie enger Teilung verfügbar.
Die unterschiedlichen Zähnezahlen zwischen 4 und 13 Zähnen bieten eine enorme Flexibilität so dass eine optimale Auswahl für die anfallenden notwendigen Bearbeitungsprozesse geboten wird. Die Aufnahmebohrungen sind nach DIN 8030 ausgeführt, ab Durchmesser 125 mit zusätzlichen Spannbohrungen für Messerkopfaufnahmen. Die Planfräser von Durchmesser 50 bis 100 Millimeter sind mit Bohrungen für innere Kühlmittelzufuhr ausgerüstet.
Die Wendeschneidplatte FP 554:
Präzisionsgesinterte, effektiv 8-Schneidige Wendeschneidplatte mit hoch positiver Spanleitstufe. Zustellung axial maximal sieben Millimeter. Die Wendeschneidplatte eignet sich – je nach Hartmetallsorte – für alle gängigen Stahlsorten und Edelstähle, sowie für schwer zerspanbare Werkstoffe und Guss- Werkstoffe.
Folgende Hartmetallsorten werden angeboten:
HT32 (Code 33, Iso-Klassifizierung M20-M30)
Verschleissfeste und zähe Feinstkorn-HM-Sorte mit AlTiN-Nanocomposit-Beschichtung. Die Sorte ist gleichermaßen für die Trocken- und Nassbearbeitung geeignet. Diese Sorte eignet sich besonders für die Bearbeitung von Edelstahl, Werkzeugstahl, sowie hoch legierten Werkstoffen.
HT45 (Code 31, Iso-Klassifizierung P30-P35)
Sehr zähe HM-Sorte mit einer AlTiN-Nanocomposit-Beschichtung für mittlere bis hohe Schnittgeschwindigkeiten bei hohen Zahnvorschüben. Die Sorte ist gleichermaßen für die Trocken- und Nassbearbeitung geeignet. Die Einsatzgebiete sind das Schruppen und Schlichten von fast allen Werkstoffen wie z.B. Baustahl, Werkzeugstahl, Vergütungsstähle, sowie unlegierte, niedriglegierte und hochlegierte Stähle, rostfreie Stähle, aber auch Grauguss, Kugelgraphitguss u.s.w.
HT20 (Code 32, Iso-Klassifizierung K15-K20)
Sehr verschleissfeste HM-Sorte mit einer AlTiN-Nanocomposit-Beschichtung für mittlere bis hohe Schnittgeschwindigkeiten bei hohen Zahnvorschüben zur Bearbeitung von Gusssorten wie Grau-, Temper, Vermikular-, Graphit- und Kugelgraphitguss.
