Schnell und leicht für lange Bewegungen

Linearsystem Omegamodul von Rexroth

Zuführeinheiten in Werkzeugmaschinen, Montagelinien und Handlinganwendungen müssen häufig tief und schnell in große Arbeitsräume eintauchen. Das stellt gerade bei immer kürzeren Zykluszeiten der Produktionsmaschinen besondere Anforderungen an die Achsmechanik der Automatisierung. Gefordert wird eine möglichst geringe Eigenmasse um höchste Geschwindigkeiten erreichen zu können. Diesem Ansatz folgt das neue Linearsystem Omegamodul von Rexroth.

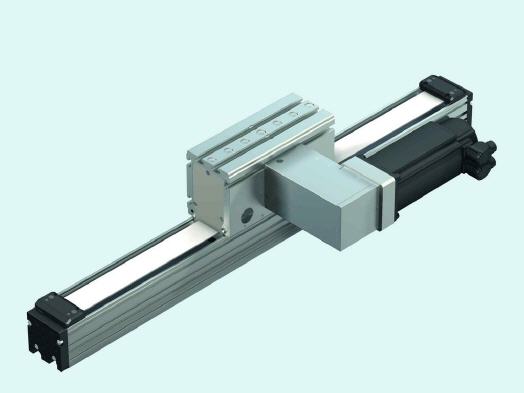

Omegamodul von Rexroth


Das Linearsystem Omegamodul ermöglicht bei Zuführeinheiten eine höhere Dynamik auf längeren Verfahrwegen. Möglich wird das durch die Kombination aus geringem Eigengewicht und schnellem Zahnriemenantrieb. Weil der Antrieb feststehend montiert ist kann das Linearsystem in beliebiger Lage eingebaut werden und auch als Vertikal-Achse eingesetzt werden. Einpneumatisches Klemmelement hält dabei die Position im Stillstand und übernimmt die Klemmfunktion auch hängender Lasten.

Das Omegamodul fügt sich als einbaufertiges Einachssystem mit seinen mechanischen und elektrischen Schnittstellen in den Systembaukasten EasyHandling von Rexroth ein. Die formschlüssige Verbindungstechnik Easy-2-Combine verkürzt durch justierfreie Montage den Einbauaufwand auch in Mehrachssystemen. Darüber hinaus vereinfacht sie den Direktanbau von pneumatischen Greifern und Drehmodulen.

Eine Besonderheit von EasyHandling stellt die schnelle Inbetriebnahme dar: Durch den Inbetriebnahmeassistenten EasyWizard genügt die Eingabe einer Handvoll achsspezifischer Daten. Das Softwaretool verkürzt die Inbetriebnahme auf wenige Minuten.

Das Omegamodul eignet sich besonders für Anwendungen rund um das Handling, die Montage und die allgemeine Automatisierung als Einzelachse wie auch in Verbindung mit EasyHandling als Bestandteil von Mehrachssystemen. Drei Baugrößen decken dabei verschiedene Leistungsanforderungen ab. Bei feststehendem Hauptkörper können Anwender die Länge bis zu 5.500mm frei konfigurieren und zwischen Hauptkörpern in 55, 85 und 120mm Breite wählen. Bei dieser Variante können mehrere Tischteile mit eigenem Antrieb unabhängig voneinander betrieben werden.

Rexroth bietet das Linearsystem mit abgestimmten Getrieben, Motoren und Regelgeräten an. Die Mechanik ist in der größten Baugröße auf Antriebsmomente bis 154Nm ausgelegt. Mit hohen Beschleunigungen und Geschwindigkeiten bis zu 5m/s erschließt es Potenziale, die Zykluszeiten langer Bewegungen zu verkürzen.



Mehr Informationen zur Bosch Rexroth AG:

Kontakt  Herstellerinfo
Bosch Rexroth AG
Maria-Theresien-Str. 23
97816 Lohr am Main
Telefon: +49 (0)9352-18 0
Fax: +49 (0)9352-18 3972
E-Mail: info@boschrexroth.de
www.boschrexroth.com
