Simulation erleichtert Biegemaschinen-Korrektur

Schneller zum Gutteil

AICONs optisches Rohrmessgerät TubeInspect wird mit dem Launch der neuen Software-Version 4.7 um eine praktische Funktion erweitert: Der Anwender hat nun die Möglichkeit, den Biegevorgang unter Festlegung individueller Korrekturwerte in der TubeInspect Software zu simulieren und mittels einer virtuellen Lehrenprüfung deren Auswirkung auf die Lehrenhaltigkeit zu prüfen. So entfallen künftig zusätzliche Biegedurchgänge, was den Einricht-Prozess noch schlanker macht.


Mithilfe hochauflösender Digitalkameras ermittelt das TubeInspect System innerhalb weniger Sekunden die Rohrgeometrien und überprüft so die Lehrenhaltigkeit. Darüber hinaus weist das Gerät detailliert aus, an welchen Biegepunkten Abweichungen zum Soll vorliegen und schlägt Korrekturwerte vor. Diese Korrekturwerte können auf Knopfdruck direkt an eine Biegemaschine übertragen werden, wobei TubeInspect die Anbindung von bis zu 100 Biegemaschinen erlaubt.

Die von TubeInspect vorgeschlagenen Korrekturwerte lassen sich jedoch nicht in allen Fällen 1:1 umsetzen. Kritisch wird es zum Beispiel, wenn Vorschubkorrekturen bei der Biegemaschine zu Kollisionen führen würden, oder aber wenn Korrekturen an Stellen vorgeschlagen werden, die aufgrund fester Biegewerkzeuge nicht beeinflusst werden können.

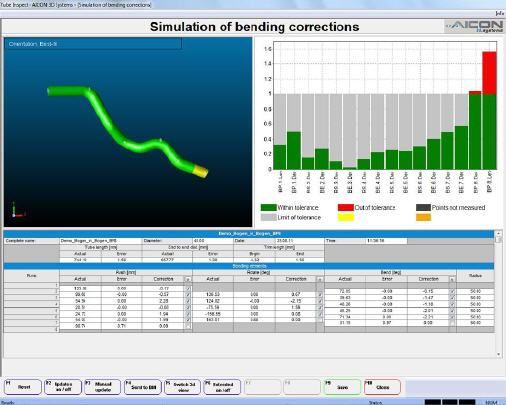

Hier kommt nun das neue Simulationsmodul ins Spiel: Wenn TubeInspect ein gemessenes Rohr als Schlechtteil bewertet und Korrekturwerte empfiehlt, kann der Anwender diese frei nach seinem Ermessen anpassen. Schließlich kennt nur er die aktuellen Gegebenheiten und Eigenarten seiner Biegemaschine. Dabei geht der Anwender kein Risiko ein, denn TubeInspect simuliert ab sofort das Ergebnis der selbst erdachten Änderungen und zeigt durch eine virtuelle Lehrenprüfung, ob dieser Biegevorgang tatsächlich ein Gutteil hervorbringen würde. Erst wenn die richtigen Werte gefunden wurden, erfolgt ein weiterer Biegeversuch an der Maschine.



Mehr Informationen zur AICON 3D Systems GmbH:

Kontakt  Herstellerinfo
AICON 3D Systems GmbH
Biberweg 30C
38114 Braunschweig
Tel.: +49 (0) 5 31 58 000 58
Fax: +49 (0)531 - 58 000 60
E-Mail: info@aicon.de
www.aicon.de
