Schnelle Blechteilkonstruktion mit VISI V20

Rasch zum optimalen Blechteil

Die Langenbacher Mecadat AG hat mit ›Visi V20‹ ein starkes Stück Software für die effiziente und fertigungsgerechte Blechteilkonstruktion im Portfolio.

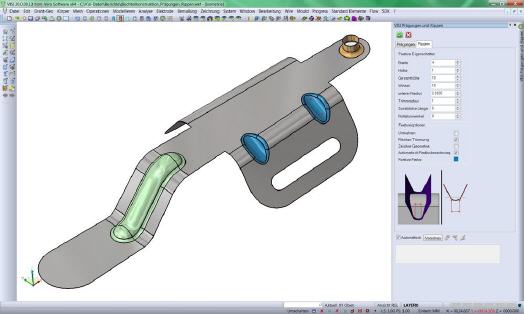

Blechteile im Sichtbereich werden oft bereits von Designabteilungen vorentwickelt. Über Norm- und zahlreiche Direktschnittstellen können die Bauteile in VISI importiert werden. Im Konstruktionsmodul ›VISI-Modelling‹ bietet das System zahlreiche Funktionen, um Blechteile effektiv und schnell neu aufzubauen. Praxisorientierte Freiformflächentechniken gestatten das präzise Erstellen von 3D-geformten Bereichen an Blechteilen, wie zum Beispiel komplexe Crimpübergänge an Elektrosteckern. Wobei auch Class-A-Flächen tangenten- und krümmungsstetig erstellt werden können. Im Zusatzmodul ›Progress‹ sind zusätzliche Befehle für die schnelle Konstruktion von Prägungen und Sicken integriert.

In der Entwicklungsphase wird oft mit Nennmaßmodellen gearbeitet. Es obliegt nun dem Konstrukteur, die Blechteilfeatures in die Toleranzmitte zu konstruieren, um den Fertigungsprozess zu vereinfachen. Über den schon seit vielen Jahren in VISI vorhandenen, direkten Modellieransatz können Bohrungen, Prägungen und Sicken einfach verschoben oder maßlich geändert werden. So kann zum Beispiel durch einfaches Anklicken eines Biegeradius dieser vergrößert oder verkleinert werden; auch der Biegewinkel einer angrenzenden Lasche ist mit dieser Technik schnell änderbar. Das Entfernen oder Austauschen solcher Feature ist ebenfalls immer möglich. Alle beschriebenen Funktionen sind auch an über Standardschnittstellen – wie STEP oder Parasolid – importierten Bauteilen möglich.

Im Modul ›Progress‹ kann der Konstrukteur jederzeit von seinem Blechbauteil eine Platine erstellen und sofort erkennen, ob es zu Kollisionen zwischen einzelnen Flanschen kommt. Mit dem Modul ›VISI-Blank‹ steht neben der Platinenerstellung auch eine auf ›FE‹ basierende Berechnung der Ausdünnung und Faltenbildung zur Verfügung. So kann der Konstrukteur die Rissgefahr beim Umformen schon im Vorfeld erkennen und dieser mit entsprechenden Konstruktionsmaßnahmen entgegenwirken.

Ein weiteres Highlight im Progress-Modul ist die effiziente Erstellung von Methodenplänen. Durch die extrem einfache Bedienung ist auch schon der Konstrukteur in der Lage, die Herstellung seines Blechteiles im Folgeverbundverfahren zu überprüfen und zu simulieren. In wenigen Schritten erstellt der Anwender den Streifen, in dem er die Loch-, Beschnitt- und Trennstempel festlegt und die vom System generierten Zwischenstufen einfügt. Nützliche Makros, wie die Erzeugung von Stempelüberschnitten, helfen dem Konstrukteur, sein Bauteil so fertigungsnah wie möglich zu gestalten. Natürlich nützen auch Nachfolgeabteilungen wie die Arbeitsvorbereitung diese Funktionalität, um eine präzise Kalkulation für das Blechteil zu erstellen. Dabei errechnet VISI Progress alle wichtigen Parameter – wie prozentuellen Abfall, Teilegewicht sowie Scher- und Biegekräfte – für die Dimensionierung der Presse.
