Mit Brother schneller ans Ziel

Kombizerspanen als Trumpf

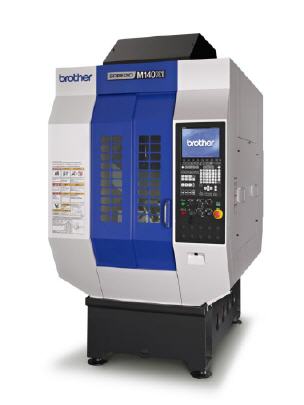

Wurden bisher Werkstücke erst auf einer Drehmaschine und dann auf einem Bearbeitungszentrum bearbeitet, empfiehlt sich für die gleichen Aufgaben nun die ›Speedio M140X1‹ von Brother.


Als Dreh-Fräszentrum mit einem Bearbeitungsbereich von X 200, Y 440 und Z 305 ist die BROTHER SPEEDIO M140X1 in dieser Größenordnung ein absolutes Novum! Dreharbeiten werden mit Hilfe einer Dreh-Schwenk-Funktion (A- und C-Achse) vorgenommen. Die Drehgeschwindigkeit von 2.000 U/min liefert ein Direct Drive-Motor. Das Schwenken macht eine zuverlässige mit Rollennocken angetriebene Achse (60 U/min).

Der Aufspannbereich hat eine Planscheibe mit einem Durchmesser von 140 mm. Die Z-Achsen-Spindel erreicht eine Drehzahl von 10.000 U/min. Rund um diese Spindel rotiert der automatische Werkzeugwechsler mit 22 Plätzen und einer Span-zu-Span-Wechselzeit von 1,4 s. Er nimmt sowohl Fräs- wie auch Drehwerkzeuge auf. Drehwerkzeuge müssen in der Spindel fixiert werden. Dazu dient eine Doppelkegelverriegelung, die das Drehwerkzeug in der Spindel sicher arretiert.

Durch das Verlagern der Arbeiten von zwei Werkzeugmaschinen auf eine BROTHER SPEEDIO M140X1 ist nur eine Aufspannung erforderlich. Die Handhabungszeiten beim Wechsel zwischen zwei Maschinen fallen weg und dass nur eine Aufspannung ein günstiges Genauigkeitsspektrum hat, muss nicht groß erläutert werden.

Für die Maschinen der SPEEDIO-Serie entwickelte BROTHER die neue CNC-C00-Steuerung. Sie beherrscht die Kombiarbeiten Drehen und Fräsen. Dazu stehen über fünfzig Standardfunktionen zur Verfügung. Darunter sind Kurvendarstellung der Motorleistung aber auch Betrieb im Ethernet oder 200 Sätze Vorausschau. Die BROTHER SPEEDIO M140X1 ist ein Kombitalent, dessen Fähigkeiten in der Stückzahlenproduktion zu Hochleistungen auflaufen.
