Visualmill revolutioniert den Gitarrenbau
CNC-Technik im Musikinstrumentenbau
Um ihren Kunden künftig Gitarren nach Maß anbieten zu können, setzt ›Die Klangwerkstatt‹ auf die CAM-Lösung ›Visualmill‹ von MecSoft. Neben individuell angepassten Gitarren können damit auch Replikationen und Nachbauten bestehender Gitarren oder Gitarrenkomponenten erstellt werden.
Moderne Technologien machen auch vor alteingesessenen Handwerken, wie dem Instrumentenbau, nicht Halt. Die Klangwerkstatt, ein Betrieb im oberösterreichischen Linz, der sich auf die Reparatur und Servicierung von Gitarren aller Art spezialisiert hat, bietet auch die Anfertigung individueller E-Gitarren an. Dabei wurden in der Vergangenheit ein großer Teil der Arbeiten klassisch von Hand durchgeführt.
„Natürlich ist es möglich, eine E-Gitarre auch in reiner Handarbeit genau an die Bedürfnisse des Gitarristen anzupassen“, erklärt Clemens Wagner, Gründer und Inhaber der Klangwerkstatt. „Wenn man allerdings beispielsweise einen Gitarrenhals, der kaputt gegangen ist, erneut anfertigen muss, und dieser exakt dem Vorbild entsprechen soll, dann ist das schon sehr kompliziert“, so Wagner weiter.
Um diesen Anforderungen künftig besser gerecht werden zu können, suchte Wagner nach Möglichkeiten, Korpus und Hals der Gitarren in gleichbleibend hoher Qualität herstellen oder reproduzieren zu können.
Die Lösung besteht darin, den Korpus und/oder Hals zunächst in einem 3D-CAD Modell zu erstellen. Dieses anschließend mit Hilfe einer CAM-Lösung in ein CNC-Programm zu übersetzen und schließlich mithilfe einer Fräsmaschine in die Realität umzusetzen. Das Finish erfolgt wie gehabt von Hand.
Bestehendes Equipment eingebunden
Dazu sollte die bestehende Portalfräsmaschine, die bislang für die Erstellung von Gravurarbeiten an Gitarren und die Herstellung von Schlagplatten verwendet wurde, mit eingebunden werden.
Die Wahl fiel auf die CAM-Software VisualMILL von MecSoft, die in Österreich von der CADSHOP GmbH in Wien, einem langjährigen Partner der Mecsoft-Europe GmbH aus Deutschland, vertreten wird.
Die Software ist in verschiedenen Ausbaustufen erhältlich und kann von der einfachen 2,5D Fräsanwendung bis zur 5-Achs Simultanbearbeitung das gesamte Leistungsspektrum für moderne CNC-Fräsbearbeitung abdecken. Auch für Drehbearbeitungen ist mit VisualTURN eine Lösung vorhanden.
Da die Software unterschiedlichste Bearbeitungsstrategien für die Kontur- und Freiformflächenbearbeitung bereits vordefiniert mitbringt, deckt die Lösung in der implementierten 3-Achs-Ausführung sämtliche für die Klangwerkstatt erforderlichen Anforderungen ab.
Besonders sei erwähnt, dass MecSoft rund 200 Postprozessoren für unterschiedlichste, gängige Steuerung bereits in der Grundversion mitliefert, sowie einen PP-Generator, der es ermöglicht Anpassungen am Postprozessor schnell und einfach vorzunehmen.
Das System ist in der Standalone-Version in der Lage unterschiedlichste Datenformate zu lesen und kann aber auch als Plug-in Variante für Rhino-CAD und SolidWorks betrieben werden.
Schnell zum Ergebnis
„Für uns war besonders wichtig, mit relativ geringem Aufwand zu einem brauchbaren Fräsergebnis zu kommen“, schildert Wagner deren wesentliche Anforderung. „Da wir mit VisualMILL und dem mitgelieferten Mach3 Postprozessor direkt auf unsere Maschine gehen konnten wurde die Implementierungszeit sehr kurz und wir haben nach nur wenigen Testläufen unseren ersten Gitarrenkorpus gefräst“, geht der Linzer Gitarrenexperte ins Detail.
Gut präsentiert

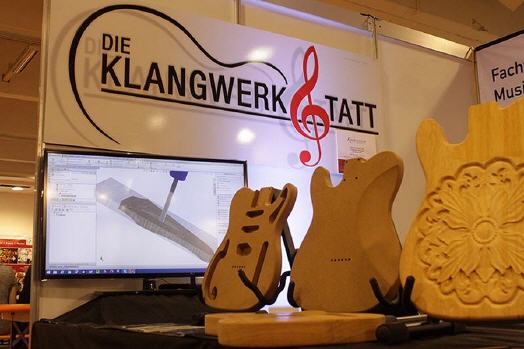

Schließlich konnte das Gesamtkonzept mit den individualisierten Gitarren auf der „MUSIC AUSTRIA 14. Int. Musikmesse“, die vom 02. bis 05. Oktober in Ried in Oberösterreich stattgefunden hat präsentiert werden. Auf dem Gemeinschaftsstand der Wirtschaftskammer wurden im Rahmen der „Lebendigen Werkstatt“ Komponenten für individualisierte Gitarren gezeigt und auch Teile live gefräst. Das Angebot wurde von den Messebesuchern mit einem regen Verkehr am Messestand der Klangwerkstatt honoriert.
Dass bereits konkrete Anfragen von Musikern vorliegen, die ihre Gitarre speziell nach ihren Anforderungen angefertigt haben möchten, freut Wagner, der selbst passionierter Gitarrist ist, besonders.
