Gewindeformen mit Anspruch

40 Gewinde pro Minute

Um die Effizienz der Prima-Power-Stanzmaschinen zu steigern, hat die Pass Stanztechnik AG ein neues Werkzeug im Bereich ›Gewindeformen‹ entwickelt.


Bislang konnten die Maschinen zwar bereits Gewindeformwerkzeuge einsetzen, jedoch entweder nur als Einzelwerkzeug im Revolver oder als externe Mehrfach-Gewindeformeinheit mit starken Einschränkungen hinsichtlich Blechbereichsabdeckung und Geschwindigkeit.

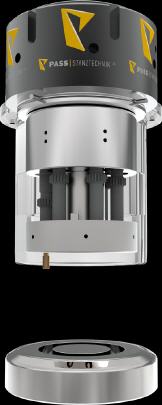

Bei dem neu entwickelten Werkzeug "ps:multi-thread" von PASS Stanztechnik AG handelt es sich um ein 6-fach-Multitool-Werkzeug, das in einer gewöhnlichen Di-Station einer PRIMA-POWER-Maschine gerüstet wird.
In den vorgesehenen 6 Positionen des Werkzeuges können Gewindeformeinheiten von M2,5 bis M8 willkürlich eingesetzt werden.

Blechdicken bis zu 8mm (abhängig von der Gewindegröße) werden durch das "ps:multi-thread" abgedeckt. Auch Gewindedurchzüge werden ohne zusätzlichen Umrüstaufwand abgedeckt.

Die maschinelle Auswahlfunktion der einzelnen Positionen im Werkzeug erlaubt den Einsatz des Werkzeuges in einer vollautomatischen Fertigung.

Hervorgerufen durch einen Zahnradantrieb im Werkzeug mit einem Übersetzungsverhältnis von ca. 5:1 wird eine hohe Drehgeschwindigkeit am Gewindeformer und damit eine Produktivität von bis zu 40 Gewinden pro Minute erzielt.

Eine Besonderheit ist auch die automatische Schmierung aller Führungselemente im Werkzeug und die Schmierung des Gewindeformers beim Umformprozess.

Die Einfachheit des Austauschens der verschlissenen Gewindeformer durch einfaches Ziehen und Stecken vervollständigt die Perfektion des „ps:multi-thread“.
