Schreibers ausgezeichneter ›Centrick‹

Dreh-Kipp-Manipulator erhält Handling-Award

Das Unternehmen Schreiber Metalltechnik und Maschinenbau GmbH ist auf der Motek für seine clevere Neuentwicklung ›Centrick‹ mit einem Handling-Award ausgezeichnet worden. Der innovative Dreh-Kipp-Manipulator bringt Werkstücke, Bauteile und Aggregate bis 2000 kg stets in eine ergonomisch passende Arbeitsposition und ermöglicht höchst effizientes Montieren. Dabei ist das Werkstück stets frei zugänglich. Verantwortlich dafür ist eine geheimnisvolle Kinematik.


„Centrick ist ohne Boden-Verankerung äußerst standfest und lässt sich mühelos an seinen jeweiligen Einsatzort rollen“, betont Walter Schreiber, Gründer und Geschäftsführer der Schreiber Metalltechnik und Maschinenbau GmbH. Der Dreh-Kipp-Manipulator Centrick verfügt über eine neu entwickelte Kinematik, die Werkstücke bis 2000 Kg energieeffizient und schnell kippen und drehen kann. Auf kleinstem Raum lassen sich damit Objekte stets arbeitsergonomisch positionieren. Die clevere Konstruktion wurde auf der Motek mit einem Handling Award 2014 ausgezeichnet.

Stufenlos kippen und drehen

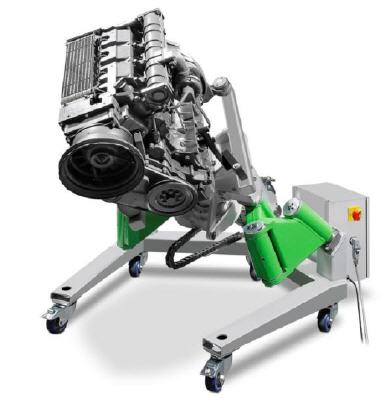

Mit Centrick können Anwender ein nahezu beliebig geformtes Objekt stufenlos im Bereich von 0-90° kippen und um 360° drehen. Zwei spiegelbildlich angeordnete Gelenkarme realisieren das neue kinematische Prinzip und kippen das Werkstück um eine virtuelle Achse, ohne dass sich der Schwerpunkt der gesamten Anordnung gravierend verschiebt. Dadurch bleibt die Aufstellfläche des Manipulators gering und das ergonomisch zum Werker hin positionierte Werkstück lässt sich an allen Seiten mühelos bearbeiten. Durch die geschickte Ausnutzung der Lastverhältnisse arbeitet Centrick äußerst sparsam und energieeffizient.

Durch die raffinierte Konstruktion ist Centrick auch unter voller Beladung äußerst standfest und muss nicht im Boden verschraubt werden. In der Ausführung mit Rollen lässt er sich sogar einfach an seinen jeweiligen Einsatzort schieben. Darüber hinaus verspricht der Hersteller ein ergonomisches und effizientes Arbeiten mit verkürzten Arbeitszeiten und in der Folge weniger krankheitsbedingte Ausfallzeiten. Außerdem werde sich die Qualität der Arbeitsschritte und –prozesse verbessern und die Motivation der Mitarbeiter erhöhen.

Kundenwünsche werden berücksichtigt

Centrick ist in zwei Ausführungen, A500, bis 500 Kg Werkstückgewicht und A2000, bis 2000 Kg Werkstückgewicht, verfügbar. Darüber hinaus fertigt Schreiber kundenspezifische Ausführungen, die in Bauhöhe und in der Konfiguration der Aufstellkon¬struktion angepasst werden können. Bedient wird die preisgekrönte Erfindung entweder über eine kabelgebundene Bedienflasche, ähnlich der bei Hallenkranen. In der Version „P“ bietet Schreiber eine programmierbare Steuerung mit Eingabe über ein Touch-Panel, und Speichermöglichkeiten für umfangreiche Positionsabfolgen.



Mehr Informationen zu Schreiber Metalltechnik:

Kontakt  Herstellerinfo
Schreiber Metalltechnik und Maschinenbau GmbH
Raiffeisenstraße 38
70794 Filderstadt
Tel.: 0711/77958-5
Fax: 0711/77958-44
E-Mail: info@schreiber-filderstadt.de
www.schreiber-filderstadt.de
