Stechwerkzeug mit Mehrwert

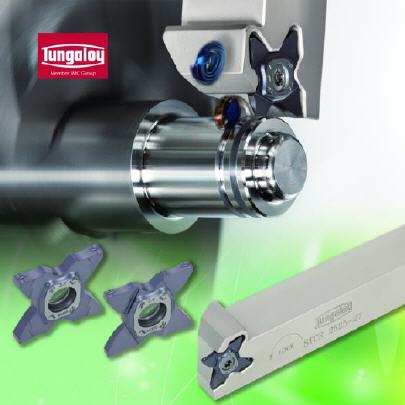

Stechplatte mit vier Schneiden

Die Reihe der TetraCut-Halter mit dazugehörigen Stechplatten wurde von Tungaloy für Ein- und Abstech-Anwendungen auf Drehmaschinen entwickelt und ist bestens geeignet zur Bearbeitung von Drehteilen sowohl im allgemeinen Maschinenbau als auch in der Kleinteilefertigung.


Das Produkt von Tungaloy bietet durch ihre vier Schneiden hohe Wirtschaftlichkeit und leichte Bedienbarkeit nicht nur auf Langdrehautomaten.

Das einzigartige Halterdesign klemmt die Stechplatte stabil und gleichzeitig werden die ungenutzten Schneiden im Halter-Plattensitz wirkungsvoll geschützt. Der TetraCut Halter ermöglicht dem Maschinenbediener das Anziehen und Lösen des Einsatzes von der Werkzeughalter-Rückseite – ein besonderer Vorteil für Werkzeugmaschinen mit eingeschränktem Arbeitsraum. Das einzigartige Spannsystem verfügt über drei Kontaktpunkte im Plattensitz, wodurch der Stecheinsatz form- und kraftschlüssig fixiert wird. Die TetraCut Schraubklemmhalter sind in rechter oder linker Ausführung mit einer Gesamtlänge von 120 oder 135 mm erhältlich.

TetraCut Stechplatten sind in einer Vielzahl an Stechbreiten verfügbar und decken die unterschiedlichsten Anforderungen ab. Maximale Stechtiefen von bis zu 6.4 mm oder Werkstücke mit einem maximalen Nenndurchmesser bis zu 12.8 mm können prozesssicher ein- bzw. abgestochen werden.

In Verbindung mit Tungaloy’s AH725 (Ti, Al)N PVD „Super Flash“ beschichteten Feinstkornsorte ist TetraCut die 1. Wahl für eine Vielzahl von Stechanwendungen. Die Beschichtung überzeugt durch eine außergewöhnlich widerstandsfähige Struktur mit herausragender Schichthaftung, die zusammen mit dem gleichmäßigen Kristallgefüge des Substrats hohe Standzeiten und gesteigerte Produktivität bei verbesserter Schneidkantenstabilität bietet.

Das extrem zähe Hartmetallsubstrat der AH725 Sorte liefert im TetraCut exzellenten Widerstand gegen plastische Deformation. In dieser Kombination eignet sich TetraCut hervorragend für die Zerspanung von niedrig legiertem Stahl, legiertem Stahl, rostfreiem Stahl, Eisengusswerkstoffen und Titanlegierungen.

Standzeit, Verschleißfestigkeit und Produktivität werden bei Einsatz des neuen TetraCut Stechwerkzeugs nicht zuletzt auch durch die innovative Spanformgeometrie gesteigert. Diese neuartige Spanformgeometrie verbessert erwiesenermaßen Oberflächengüte und Spankontrolle. Bei Vorschüben von 0.05 mm bis 0.15 mm/U erzielt TetraCut außergewöhnlich gute Spankontrolle.

So wird die Standzeit gesteigert und eine kontinuierliche Bearbeitung ermöglicht, da seitens des Maschinenbedieners kein Entfernen von Spänen aus dem Arbeitsbereich nötig wird.



Mehr Informationen zur Tungaloy Europe GmbH:

Kontakt  Herstellerinfo
Tungaloy Europe GmbH
Elisabeth-Selbert-Straße 3
40764 Langenfeld
Tel.: +49 (2173) 90420-0
Fax.: +49 (2173) 90420-18
E-mail: info@tungaloy.de
www.tungaloy.de
