Scharnier mit Bremse

Mehr Kraft für die Betätigung

Nicht immer sollten Türen, Klappen oder andere Abdeckungen möglichst leichtgängig sein – mitunter ist es sinnvoll, mehr Kraft für die Betätigung abzuverlangen. Dafür hat Ganter seine Scharniere GN 437 mit gezielt einstellbarer Friktion ausgerüstet.

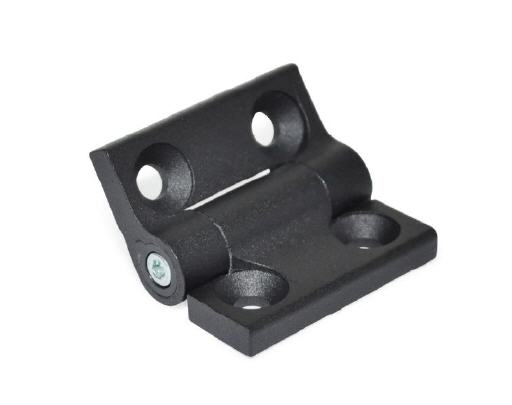

Die aus Zink-Druckguss gefertigten Scharniere GN 437 sind mit zwei schlanken Reibkegeln aus Polyacetal (POM) ausgestattet, die von einer axialen Stell- bzw. Spannschraube in den konischen Drehbereich des Scharnieres gepresst werden.

So kann durch Anziehen oder Lösen der Stellschraube die Friktion des Scharnieres verändert werden. Das Brems-Drehmoment bleibt über den gesamten 180 Grad- Schwenkbereich konstant und verhindert zum Beispiel ein selbstständiges oder ungewolltes Öffnen oder Schließen von Türen und Klappen. Die großen Reibflächen und das für die Reibkegel verwendete verschleißarme Polyacetal sorgen gemeinsam für eine lange Nutzungsdauer der Elemente.

Besonders zu erwähnen sind die Standard- Ab- und Anschlussmaße. Die neuen Friktions-Scharniere können ganz einfach z. B. mit den von GN 237 bekannten Befestigungsbohrbildern befestigt werden. Sie ersetzen natürlich auch die Standardgrößen 40, 50 und 60 mm. Selbstverständlich sind diese Scharniere aus RoHSkonformen Materialien hergestellt.

Übrigens bieten die Scharniere GN 437 auf Grund ihres Aufbaus einen günstigen Nebeneffekt: Kein bzw. nur minimales Spiel der Lagerstelle dank der mit leichtem Übermaß verbauten Kunststoffteile die, je nach Einstellung, zusätzlich gegeneinander verspannt sind.



Mehr Informationen zur Otto Ganter GmbH & Co. KG:

Kontakt  Herstellerinfo
Otto Ganter GmbH & Co. KG
Normteilefabrik
Triberger Straße 3
78120 Furtwangen
Tel.: +49 (0) 7723 6507-0
Fax: +49 (0) 7723 4659
E-Mail: info@ganter-griff.de
www.ganter-griff.de
