Damit die Arbeit schnell erledigt ist

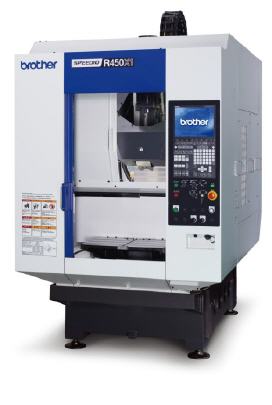

Punkten mit der SPEEDIO R450X1 von Brother

Sollen Investitionskosten schnell wieder hereingeholt werden, ist die SPEEDIO R450X1 von Brother die richtige Wahl.


Bei der Brother-Maschine schaltet ein Palettenwechsler als Drehteller jeweils um 180 Grad. Wird eine Palette im Innenraum der Maschine bearbeitet, kann auf der gegenüberliegenden Palette außen im Zugriffsbereich der Bedienperson das nächste Werkstück aufgespannt werden oder gegen ein fertig gestelltes Werkstück ausgetauscht werden.

Danach wird um 180 Grad geschwenkt und ein neuer Bearbeitungszyklus beginnt. So kann die Maschine non-Stopp arbeiten und die Bedienperson kann sogar mehrere Maschinen bedienen. Die Zeit wird vollständig genutzt und keine wird verschwendet!

Welche Werkstücke lassen sich mit der SPEEDIO R450X1 bearbeiten? Objekte mit Abmessungen von LxBxH 450x250x200mm, auch mit einer 4. Achse, sind passend. Dafür steht ein Aufspannbereich von LxBxH 600x300x350mm in der Maschine bereit.

Die Verfahrwege der Maschinenachsen haben folgende Maße: X = 450mm, Y = 320mm und Z = 305mm.

Als „Triebwerke“ können drei unterschiedliche Spindelmotoren zum Einsatz kommen: Eine powervolle Ausführung mit 18,9 kW Leistung bei einer Drehzahl von 10.000 min-1, ein schneller Läufer mit 7,4 kW bei 16.000 U/min. und eine Kraftpaket mit hohem Drehmoment (HT) bringt 26,2 kW bei Touren von 10.000 U/min. Sein Drehmoment von 92 Nm ist vergleichbar mit dem eines Motorrads aus der 4-Zylinder-Mittelklasse. Die Sprintkraft der Motoren ist unübertroffen – in nur 0,15 Sekunden beschleunigen sie die Spindel von 0 auf 10.000 U/min.

Das schafft auch der beste Formel-1-Rennwagen nicht!

Palettenwechsel, Werkzeugwechsel und Positionierung nimmt die Maschine simultan, also gleichzeitig in nur 2,9 Sekunden vor – das ist schnell, das spart wieder Zeit.

Ein schnelles 22er Werkzeugmagazin lässt einen Werkzeugwechsel von Werkzeug zu Werkzeug in 0,9 und von Span zu Span in 1,7 Sekunden zu-auch flott!

Dass brother-Zentren mit unerreicht kurzen Gewindebohr-Zyklen aufwarten, hat sich in Fachkreisen vermutlich schon herumgesprochen. Zeit ist Geld.

Gesteuert wird dies alles von der neuen BROTHER CNC-C00-Steuerung. Diese NC macht der Bedienperson die Handhabung einfach: Mit Schnellaufruftasten, einer USB- und einer Ethernet-Schnittstelle, Kurvenverlaufdarstellung und div. PLC-Funktionen. Außerdem hilft sie Energie zu sparen: Kühlmittel und Arbeitslicht werden nach voreingestellten Zeitspannen abgeschaltet.

Wird der Servomotor abgebremst, wird die anfallende Energie wieder zurückgeleitet (Rekuperation) und er wird abgeschaltet, wenn kein Programmauftrag ansteht. Die Arbeitsleuchte strahlt mit sparsamen LED’s. Die Kühlmittelpumpe läuft ebenfalls energiesparend und der Spindelsperrluftverbrauch wurde minimiert. Es soll doch keine Energie verschwendet werden!

Die Maschine benötigt eine Aufstellfläche von 1.400 x 2.654mm. Das macht nur 3,7qm, denn es soll ja kein Platz verschwendet werden. Hier ein Vergleich: der PKW „Smart“ belegt immerhin 4,3qm.

Die SPEEDIO R450X1 ist ein „Geheimtipp“ für Feinschmecker unter den Produktionsoptimierern: zeitsparend, vielseitig und wirtschaftlich.
