Für die 3D-Vermessung von Rohr und Draht

TubeInspect P - eine besondere Generation

Die TubeInspect P-Serie setzt Standards in der Rohrmesstechnik. Das System ist ausgerüstet mit innovativer Kamera- und LED-Beleuchtungstechnik sowie einer hochpräzisen und langzeitstabilen Glasreferenz.

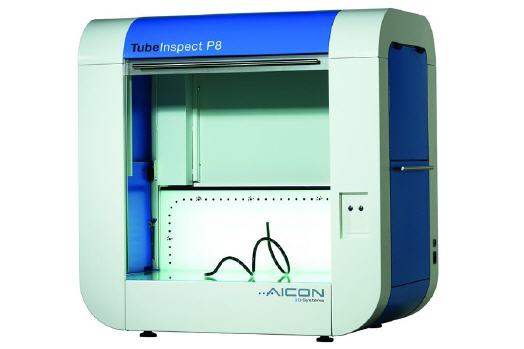

Das Modell TubeInspect P8, ist ausgestattet mit acht hochauflösenden Kameras und geeignet für Rohre und Drähte von 1 mm bis 125 mm Durchmesser. Es misst mit einer Genauigkeit von bis zu 0,035 mm. Der Messbereich von 1.000 mm x 600 mm x 400 mm ermöglicht eine optimale 3D-Kontrolle von Prüfobjekten bis zu einem Meter Länge.

Aber auch längere Rohre und Drähte können mit dem neuen System problemlos gemessen werden. Die seitlichen Türen ermöglichen ein abschnittsweises, überlappendes Nachsetzen und damit die Messung von Bauteilen mit einer End-zu-End-Länge von bis zu zwei Meter.

TubeInspect P8 erfüllt höchste Anforderungen an Genauigkeit und Messgeschwindigkeit. In Kombination mit der Softwareplattform ›BendingStudio‹ bietet das System viele anwendungsorientierte Funktionalitäten.

Mit seinen kompakten Abmessungen passt das TubeInspect P8 auf eine handelsübliche Euro-Palette. Das senkt die Transportkosten erheblich und verringert den Platzbedarf beim Anwender. Durch die kompakte Größe und die vielen praktischen Funktionen kann es flexibel auch an wechselnden Orten eingesetzt werden.



Mehr Informationen zur AICON 3D Systems GmbH:

Kontakt  Herstellerinfo
AICON 3D Systems GmbH
Biberweg 30C
38114 Braunschweig
Tel.: +49 (0) 5 31 58 000 58
Fax: +49 (0)531 - 58 000 60
E-Mail: info@aicon.de
www.aicon.de
