Drückentgraten als Alternative

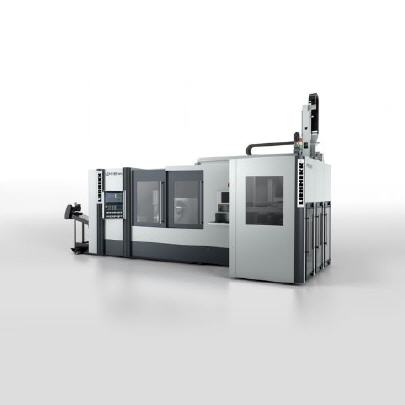

Wälzfräsmaschine ›LCH 180 two‹ von Liebherr

Die Firmengruppe Liebherr hat eine Wälzfräsmaschine entwickelt, die mit einer Mehr-Schnitt-Strategie mit Drückentgraten arbeitet. Das kontinuierliche Laden und das Drückentgraten erfolgen hauptzeitparallel.


Schruppen in zwei Phasen, Drücken und Schlichten – bei der LCH 180 two laufen die einzelnen Bearbeitungsschritte im Wechsel auf zwei Maschinentischen ab, die jeweils um 180 Grad schwenken und gut zugänglich sind. Nachdem der Rohling eingeschleust und gespannt wurde, wird umgeschwenkt.

Der erste Schnitt der Zähne erfolgt auf Tisch 1, während die Maschine auf Tisch 2 die Fase durch Drücken erzeugt. Nach einem weiteren Schwenk wird geschlichtet, um den durch das Drücken entstandenen Aufwurf zu eliminieren. Im Schlichtprozess liegt die Besonderheit des Zyklus: Dieser findet solitär statt, ohne dass durch einen parallel laufenden Prozess auf dem Nachbartisch Kreuzeinflüsse entstehen.

„Wir haben diese Strategie gewählt, da während des präzisen Schlichtprozesses externe mechanische Belastungen ausgeschlossen sein sollten. Die Qualität der Bauteile, der Flanken im Speziellen, und die Prozesssicherheit insgesamt profitieren davon“, sagt Dr.-Ing. Hansjörg Geiser, Leiter Entwicklung und Konstruktion Verzahnmaschinen bei der Liebherr-Verzahntechnik GmbH. Die Rohlinge werden aus der angeschlossenen Palettierzelle geladen, wo sie gemäß dem Automotive-Standard in Körben gelagert sind.
