Beschädigungen am Werkstück verhindern

Pendelauflagen mit selbsttätiger Rückstellung

Eine zuverlässige Werkstückspannung ist ausschlaggebend für die präzise Zerspanung von Bauteilen. Gerade Gussteile besitzen jedoch herstellungsbedingt Formschrägen, die beim Spannen von Werkstücken ausgeglichen werden müssen, um ein Verspannen zu verhindern. Die Pendelauflagen der Erwin Halder KG sind dafür genau die richtige Lösung. Die pendelnde Kugel passt sich dabei der Formschräge des Werkstücks an. Für horizontale Einbaulagen hat das Unternehmen sich nun eine Variante der Vorrichtungsteile mit selbsttätiger Rückstellung patentieren lassen. Sie verhindert ein Verklemmen der Kugel und damit Beschädigungen am Werkstück.


Gussteile begleiten unser Leben – vom Alltagsgegenstand bis zum hochtechnologischen Bauteil etwa im Automobil-, Flugzeug- und Schiffsbau, bei elektronischen Geräten und in der Medizintechnik. Sämtliche Motoren und auch viele Fahrwerkskomponenten bestehen aus Guss. Nach dem Gießverfahren werden diese Teile oft noch mechanisch bearbeitet. Herstellungsbedingt besitzen sie jedoch Formschrägen, was eine zuverlässige Werkstückspannung erschwert. Die Erwin Halder KG hat für solche Fälle Pendelauflagen entwickelt. Sie passen sich dank der innenliegenden Kugel mit abgeflachter Oberfläche der Form des Werkstücks an – auch an schräge Flächen.

„Unsere Pendelauflagen haben sich vielfach beim Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken bewährt. Sie können als Anschläge, Auflagen und Druckstücke verwendet werden. Zudem ist beim Vorrichtungsbau der Einsatz in Spannelementen, wie etwa Spanneisen oder Aufsitzspannern, möglich. In horizontalen Einbaulagen kann es jedoch vorkommen, dass die Auflagefläche der Kugel nach einem Werkstückwechsel keine neutrale Position mehr einnimmt und sich beim Einlegen des neuen Werkstücks in die Vorrichtung verklemmt. Dies führt unter Umständen zu Beschädigungen am Bauteil. Deswegen haben wir die neuen Pendelauflagen mit patentierter Rückstellmechanik entwickelt“, so Bernd Janner, Vertriebsleiter der Erwin Halder KG.

Der Aufbau der neuen Pendelauflagen ähnelt dem der einfachen Varianten. Die im Grundkörper liegende Kugel mit abgeflachter Oberfläche lässt sich um 9° neigen und passt sich so an die Form des Werkstücks an. Das Besondere der neuen Pendelauflagen befindet sich im Inneren: Ein Federelement aus Thermoplast bringt die Kugel zuverlässig in die Ausgangsposition zurück und verhindert somit mögliche Beschädigungen.

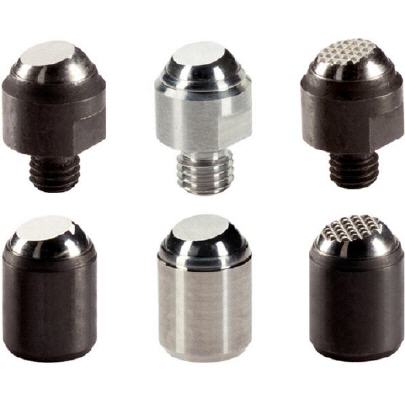

Zur Grobbearbeitung bietet die Erwin Halder KG die Pendelauflagen mit selbsttätiger Rückstellung für besonders guten Halt mit geriffelter Auflagefläche. Dabei besteht der Grundkörper aus phosphatiertem Vergütungsstahl und die Kugel aus blankem, gehärtetem Kugellagerstahl. Muss die Oberfläche des Werkstücks makellos bleiben, beispielsweise bei der Feinbearbeitung oder bei leicht verformbaren Werkstoffen wie Aluminium, sind die Pendelauflagen mit planer Auflagefläche die richtige Wahl. „Hier steht Anwendern zusätzlich eine Variante mit dem Grundkörper aus rostfreiem Stahl 1.4057 und der Kugel aus vernickeltem, rostfreiem Stahl 1.3541 zur Verfügung“, so Bernd Janner.

Um die Pendelauflagen an der Vorrichtung zu befestigen, gibt es zwei Möglichkeiten: eine Pendelauflage mit Passungsaufnahme zum Einpressen und ein Außengewinde. Die Pendelauflage mit Passungsaufnahme kann zum Beispiel Gewindestifte oder Stiftschrauben aufnehmen. Mittels Außengewinde hingegen lassen sich die Pendelauflagen direkt einschrauben. Die Pendelauflage mit Passungsaufnahme liefert die Erwin Halder KG ab Lager in Durchmessern von 12 bis 28 mm bei einer abgeflachten Kugelfläche zwischen 7,2 bis 20 mm Durchmesser. Die Ausführungen mit Außengewinde sind ab Lager in Durchmessern zwischen 13 und 50 mm mit Gewindegrößen M6 bis M24 erhältlich.
