Weltmarktführer vertraut auf MicroStep

Rohrschneidanlage der PipeCut-Baureihe im Einsatz

Wenn es um Klimatisierungslösungen geht, ist die Firma Gree Electric Appliances Inc. die Nummer 1 der Welt. Inmitten der lebenswerten Stadt Zhuhai hat die Gruppe ihren Sitz, entwickelt und produziert Klimaanlagen mit einem Umsatz von mehr als 13 Milliarden Euro jährlich. 2016 investierte das Unternehmen für die Bearbeitung langer Werkstücke in eine kombinierte Behälterboden- & Rohrschneidanlage von MicroStep. Seitdem ist eine CNC-Maschine der PipeCut Baureihe im Einsatz für die 3D-Bearbeitung von Rohren und Behälterböden.


Kilometerlange bewaldete Küstenstraßen, kristallklares Wasser, Freizeitparks, Golfplätze und eine Rennstrecke: die westlich von Hongkong gelegene Stadt Zhuhai gilt in China als lebenswerteste und nachhaltigste Stadt des Landes und trägt auch den Namen „Stadt der hundert Inseln“. Inmitten dieses beliebten Touristenortes hat sich im Laufe der Jahrzehnte auch eine starke Industrie und Wirtschaft entwickelt – Elektronikfertigung, Luftfahrt, Chemie, Medizin- und Schiffstechnik haben innerhalb der Freihandelszone einen enormen Aufschwung erfahren.

Allen voran die 1991 gegründet Firma Gree Electric Appliances Inc., der weltweit größte Hersteller von Klimaanlagen. Ausgehend von einer kleinen Fabrik hat sich der Umsatz binnen 20 Jahren auf mehr als 13 Milliarden Euro entwickelt. Grund hierfür ist ein starker Fokus auf Forschung & Entwicklung und eine breite Produktpalette. So gehören Wohnklimaanlagen, zentrale Klimaanlagen, Luftquellen-Warmwasserbereiter aber auch Smartphones, Haushaltsgeräte und Kühlschränke ins Portfolio der Gruppe, die seit 2012 von Dong Mingzhu geführt wird; laut New York Times „eine der stärksten Businessfrauen Chinas“.

Vom Einfamilienhaus bis zum Austragungsort der Fußball-WM

Einfamilienhäuser wie auch große Prestigeprojekte werden mithilfe der chinesischen Technologie klimatisiert – wie zum Beispiel der Finalort der Fußball-WM 2010, das Nationalstadion Südafrikas (Soccer City) in Johannisburg; oder die Pressestadt der Olympischen Spiele 2008 in Peking aber auch die Expo 2015 in Mailand. Hierfür ist ein hohes Maß an Präzision bei der Fertigung der verwendeten Bauteile gefragt. Für Bauprojekte dieser Größenordnung gilt es, Rohre mit außerordentliche Länge exakt zu bearbeiten.

Für Trennschnitte und Fasen bis 45 Grad

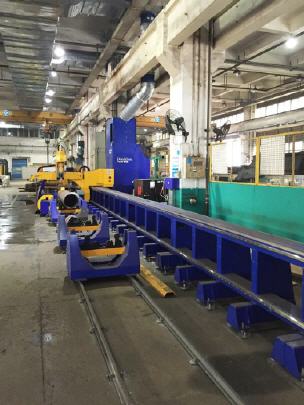

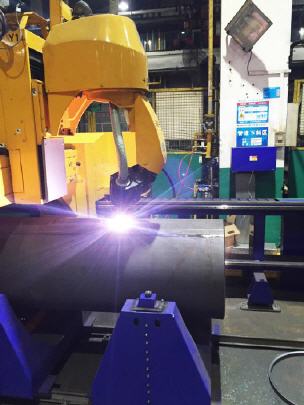

Seit 2016 setzt die Gree Group bei der Bearbeitung der Rundrohre auf eine Rohrschneidanlage von MicroStep. Bei der Suche nach der geeigneten Lösung fokussierten sich die Verantwortlichen auf eine CNC-Anlage für äußerst lange Rohre und mit der Möglichkeit, Löcher mit einer Schweißnahtvorbereitung einzubringen. Die Entscheidung fiel auf die PipeCut von MicroStep, die für eine Rohrlänge von 12 Metern mit einem maximalen Durchmesser von 610 mm ausgelegt wurde. Der in die Portalschneidanlage integrierte MicroStep R5 Rotator ermöglicht Fasenschnitte bis zu 45° – zum Beispiel für die einfache spätere Anbringung von Schweißnähten. Als Plasmastromquelle fungiert eine HPR260XD von Hypertherm. Mittels des automatischen, patentierten Kalibriersystem ACTG bleibt die Präzision der Plasmawerkzeuge auch auf lange Sicht erhalten.

Rohrschneidanlage mit Brennschneidtisch zur zusätzlichen Behälterbodenbearbeitung

Die PipeCut ist eine CNC-Schneidlösung, die für die Bearbeitung von Rohren und Profilen mit großen Durchmessern und Längen entwickelt wurde. Die flexible Konfiguration der Rohrschneidanlage ermöglicht eine große Auswahl an Anwendungen: Trennschnitte mit oder ohne Fase wie auch Ausschnitte verschiedenster Formen für Verbindungen und Stecksysteme. Durch eine intelligente Rohraufnahme wird der Be- und Entladevorgang erheblich vereinfacht.

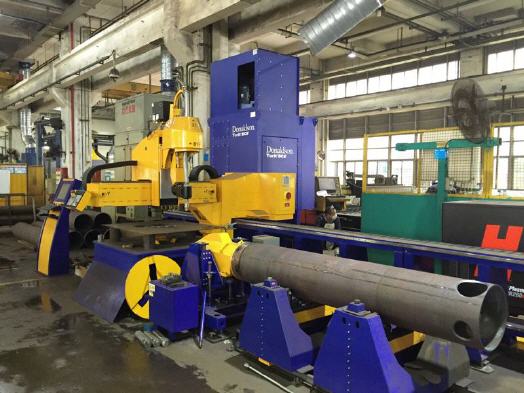

Die Drehung und Positionierung der Werkstücke erfolgt durch ein ausreichend dimensioniertes und exaktes Backenfutter. Eine leistungsstarke Absaugung an der Rohraufnahme und am Schneidkopf dient dem sauberen Arbeitsplatz – Gree Electric Appliances Inc. entschied sich für ein Absaugsystem von Donaldson. Die Ausführung der Anlage beim chinesischen Klimatisierungs-Experten wurde noch um einen Brennschneidtisch für die dreidimensionale Bearbeitung von Klöpperböden erweitert. Die Maße des Behälterbodenschneidtisches betragen 1.400 x 1.400 mm.
