Arlas produktive CNC-Endenbearbeitung

Rohre und Wellen effektiv fertigen

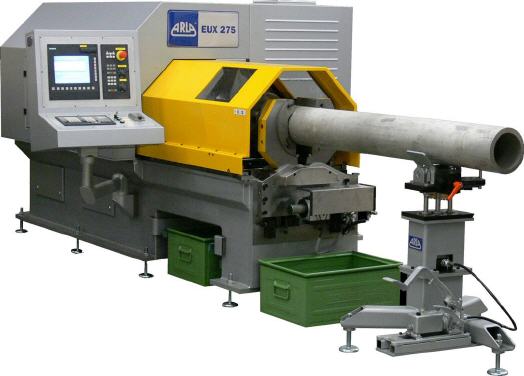

Die flexible Endenbearbeitung von Rohren und Wellen ist entscheidend für die wirtschaftliche Produktion. Das innovative Konzept der ARLA Maschinentechnik GmbH, Wipperfürth, die sich auf die Herstellung von CNC-Endenbearbeitungsmaschinen spezialisiert hat, basiert auf einem einheitlichen Maschinenbett mit Bearbeitungseinheiten und einer eigenen zentrischen Spanntechnik für das jeweilige Werkstück.


Je nach Fertigungswunsch können auf der Arla-Maschine sowohl einseitige Bearbeitungen aber auch zwei getrennte Bearbeitungsvorgänge an den Werkstückenden gleichzeitig vorgenommen werden. Die Maschine entspricht somit zwei unabhängig arbeitenden CNC-Drehmaschinen, wobei hier das Werkzeug dreht und das Werkstück immer mittig wiederholgenau fixiert ist.

Rohre mit bis zu maximal 16" lassen sich somit in einer einzigen Aufspannung planen, fasen (innen und außen), entgraten et cetera. Auch Außen- und Innengewinde können gefertigt werden. Als weitere Fertigungsschritte können Zentrierungen an Wellenenden vorgenomen werden.

Als Werkzeugaufnahmen werden HSK 50 bis HSK 100 unterstützt. Auf Wunsch können ARLA-Werkzeugmaschinen bis zum CNC-Endenbearbeitungs-Center mit Werkzeugwechsler ausgebaut werden.

Eine Besonderheit ist auch der Einsatz von Plandrehköpfen, die für Bearbeitungen von komplexeren Konturen (wie etwa Rundungen, Nuten, konischen Konturen) am stehenden Werkstück einsetzbar sind, wie dies beispielsweise für Schweißnahtvorbereitungen oder Rohrverbindungen der Fall ist. Sämtliche Einheiten (Bearbeitungseinheiten, Spindeleinheiten, zentrische Spannsysteme) werden auch unabhängig vom eigenen ARLA-Maschinenprogramm angeboten.



Mehr Informationen zur ARLA Maschinentechnik GmbH:

Kontakt  Herstellerinfo
ARLA Maschinentechnik GmbH
Hansestr. 2
51688 Wipperfürth
Tel.: +49 2267 6585-0
Fax: +49 2267 6585-70
E-Mail: info@arla.de
www.arla.de
