Eine Spannlösung mit Hydrodehnspannfutter

Röhm sorgt für kurze Zykluszeiten

Die Mikron GmbH Rottweil bietet mit ihrem modularen Bearbeitungssystem Mikron Multistep XT-200 erweiterbare Maschinen- und Werkzeugtechnologie, die sich in der Fertigungskapazität an den Lebenszyklus eines Produktes anpassen lässt. Weil ein Kunde zusätzlich unterschiedliche Varianten eines Werkstückes fertigen wollte, war eine besondere Spannlösung gefragt. Die Spezialisten von Röhm haben dafür ein Hydrodehnspannfutter entwickelt, das Guss- und Aluminiumwerkstücke verschiedener Abmessungen sicher spannt und eine Fünfeinhalb-Seitenbearbeitung ermöglicht. Dabei schien die Lösung zunächst viel zu teuer und für Rohteile ungeeignet zu sein.


„Bei der Suche nach der Spannlösung war schnell klar, dass ein klassisches Dreibackenfutter die Aufgabe nicht würde lösen können“, erinnert sich Alexander Amann, Projektleiter Multistep bei der Mikron GmbH Rottweil. Zu groß und zu schwer wäre eine solche Lösung geworden. Außerdem hätte ein solches Futter die zylindrischen Werkstücke nicht ohne die Gefahr der Deformierung spannen können. „Aufgrund der technischen Untersuchung war schnell klar, dass das Spannproblem nur mit einem Hydrodehnspannfutter gelöst werden kann. Voraussetzung war jedoch, dass die Spanndurchmesser eine entsprechende Toleranzklasse aufweisen“, berichtet Frank Stier, Fachberater bei Röhm.

Dreibackenfutter zu groß, zu schwer und zu grob

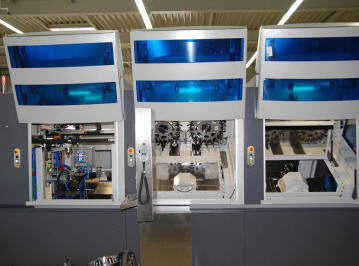

Für die Fertigung von Teilen, die später in die Herstellung von Radialkolbenpumpen für den Hydraulikantrieb in schweren Baumaschinen einfließen, hat die Mikron GmbH Rottweil ein modulares Bearbeitungssystem Multistep XT-200 an ein asiatisches Unternehmen ausgeliefert. Die Anlage besteht aus drei verketteten Modulen, einem Lademodul und zwei Fertigungsmodulen mitsamt Übergabeeinrichtung, die eine kurze Span-zu-Span-Zeit sicherstellt. Da Mikron immer für Lösungen aus Maschine und Werkzeug steht, musste auch die Spanntechnik für die Werkstücke gelöst werden. Das bedeutete jedoch eine größere Herausforderung.

Je zwei Werkstücke aus Aluminium und GGG 60 Sphäroguss mit 144 beziehungsweise 134 Millimetern Durchmesser und bis zu zehn Kilogramm schwer, sollten mit einer Spannvorrichtung und einer einzigen Aufspannung sicher durch die Anlage geführt werden. Die beiden miteinander verketteten Fertigungsmodule mit je zwei Spindeln mit je 18 Werkzeugen und fünf Achsen sollten die Werkstücke auf fünfeinhalb Seiten bearbeiten können. Um neun Löcher ins Werkstück zu bringen, sind von der einen Seite die Bearbeitungsschritte Vorbohren, Fertigbohren, Zirkularfräsen, Reiben und Hohnen notwendig. Auf der Gegenseite werden neun Langlöcher –zum Teil schräg – gefertigt und entgratet. Hierzu müssen die schweren Rohteile sicher aufgenommen, gespannt und von Modul zu Modul übergeben werden.

Bearbeitung von fünfeinhalb Seiten gefordert
Die von Röhm gelieferte Spannlösung mittels Hydrodehnspannfutter kristallisierte sich als kostengünstige Lösung heraus, die alle gewünschten Anforderungen optimal erfüllt. Die Futter haben einen Öffnungswinkel von nur ein bis zwei zehntel Millimeter. Mit einem Druck von 160 bar werden die Werkstücke sicher gehalten. Da das Futter die zylindrischen Teile rundum umschließt, ist die Gefahr der Deformierung gebannt. Gespannt und gelöst wird mit Hydraulik, die nach den Vorgängen wieder abgeklemmt wird. Das verschafft den Werkzeugen die nötige Bewegungsfreiheit bei der Fünfeinhalb-Seitenbearbeitung und ermöglicht auch die automatisierte Weitergabe von Modul zu Modul durch Übergabeachsen. Außerdem werden so Kollisionen ausgeschlossen. Ein Druckspeicher hält die Werkstücke während der Bearbeitung sicher und fest.

Die durchzuführenden Fertigungsprozesse können somit in einer einzigen Aufspannung durchgeführt werden, was eine hohe Präzision ermöglicht. Im Lademodul setzt ein Greifer die Werkstücke in das Spannfutter ein. Als Schnittstelle dient ein für seine Präzision aus der Erodiertechnik bekanntes Erowa Nullpunktspannsystem. Um jegliche Ungenauigkeit auszuschließen wird das Futter zuvor von eventuellen Spänen befreit, indem eine Blaseinrichtung mit sechs bar Druckluft Fremdkörper entfernt. Damit diese nicht unkontrolliert durch den Maschinenraum fliegen, wird zuvor automatisch eine Plexiglasglocke über das Futter gestülpt.

Nachdem gespannt wird, fährt ein Pin zu einem Kontaktschalter und prüft, ob Spanndruck aufgebaut wurde. Anschließend ermittelt ein Funkmesstaster die Mittelachse, die Oberkante und – für die Fasenstärke – die Position der Rückseite. Die gesamte Peripherie ist auf die Werkstücke mit den zwei verschiedenen Abmessungen ausgerichtet. Und das Umrüsten auf die jeweils anderen Werkstücke ist eine Sache von nur wenigen Minuten und wenigen Handgriffen. Nachdem acht Schrauben gelöst sind und drei Teile des inneren Spannrings gewechselt wurden, ist das Futter für die jeweils andere Abmessung umgerüstet.

Standardlösung, deren Einsatz zunächst unmöglich schien
Der Clou der Lösung des Spannproblems war dabei jedoch keine Sonderanfertigung, sondern die Verwendung von Standardelementen beziehungsweise Standardkonstruktionen. Das sorgte für niedrige Kosten. Dass allerdings die Hydrodehnspannfutter die Lösung bringen würden, daran konnte zunächst niemand glauben. Gussteile wie die angelieferten Werkstücke aus GGG 60 Sphäroguss und Aluminium mit hohem Siliziumanteil haben fertigungsbedingt eine Außenfläche, deren Oberflächengüte für diese Art der Spanntechnik viel zu ungenau und nicht wiederholgenau ist. Das macht das positions- und wiederholgenaue Spannen unmöglich.

Ein Gussverfahren, das die Anforderungen an die Oberfläche erfüllen würde, gibt es nicht. Selbst für Stier schien das ein K.O-Kriterium zu sein: „Das schloss die Verwendung von Hydrodehnspannfutter eigentlich von vornherein aus.“ Indem Mikron mit dem Kunden und der mit seinem Lieferanten das Problem erörtert hatten, konnten schließlich doch die passenden Voraussetzungen geschaffen werden. „Der Lieferant liefert die Gussteile nun nach einem weiteren Bearbeitungsschritt mit einer Oberflächengüte in H7“, betont Amann die gute und lösungsorientierte Zusammenarbeit. Mit den derart bearbeiteten Rohteilen ist es gelungen, die Präzision und die Wiederholgenauigkeit des Spannvorgangs sicherzustellen.

Die drei Hydrodehnspannfutter, die mit dem Bearbeitungssystem mitgeliefert werden, sind nun mitverantwortlich für eine kurze Zykluszeit von unter fünf Minuten und bestätigen Mikrons einzigartiges Know-how in der Entwicklung von Fertigungslösungen zusammen mit den passenden Schneidwerkzeugen. Für die Röhm-Leute, die erst rund sechs Monate zuvor ins Spiel kamen, sprach auch die internationale Präsenz mit Servicemöglichkeit in Asien vor Ort.
