ER-Spannzangenaufnahme und Wechselsystem

Erstaunlicher Werkzeughalter

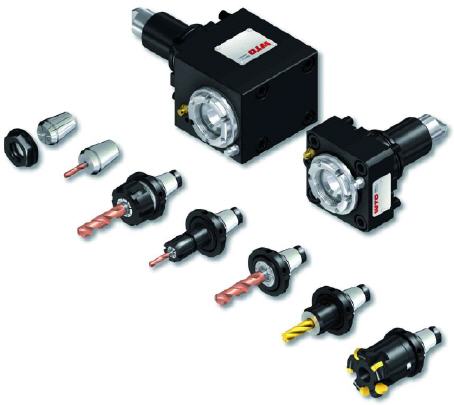

Rüstzeiten verkürzen, Flexibilität erhöhen und damit die Produktivität steigern − Ohne Einschränkungen bei Präzision und Stabilität bei gleichzeitig geringen Einstiegskosten. Diesen Anwenderwunsch erfüllt WTO jetzt mit dem neuen und innovativen Schnellwechselsystem QuickFlex. Als Werkzeughalter mit ER-Spannzangenaufnahme und Schnellwechselsystem vereint es Vorteile, die es auf dem Markt so nicht gibt.


WTO hat mit seinen Innovationen immer schon die Technologie der Branche geprägt. Bei QuickFlex ist es die Präzision vereint mit hoher Stabilität und sicherem Handling. Elementarer Bestandteil des Systems sind zwei voneinander unabhängige Kegelaufnahmen. Die direkt hinter dem Gewinde der Spannzangenaufnahme angrenzende Kurzkegel-aufnahme dient zur radialen Zentrierung und axialen Abstützung der QuickFlex-Adapter.

Die Kurzkegelaufnahme gewährleistet die hohe Präzision des Systems unabhängig von einer möglichen Abnutzung am Konus der ER-Spannzangenaufnahme. Durch die Anordnung des Kurzkegels hinter dem Gewinde ist die Aufnahme vor Spänen und Schmutz gut geschützt. Die hohe Präzision des Systems wird damit dauerhaft sichergestellt. Die Kurzkegelaufnahme übernimmt gleichzeitig die Funktion einer definierten Plananlage für die QuickFlex-Adapter während der hintere Bereich des Spannzangenkonus als spielfreie radiale Abstützung dient. In Kombination mit dem großen Anzugsgewinde wird eine hohe Steifigkeit und Stabilität des Systems erreicht. Dadurch kann die volle Performance von der Werkzeug-maschine auf das Zerspanungswerkzeug übertragen werden.

Optimales Handling
Der Wechsel der ER-Spannmuttern und der QuickFlex-Adapter erfolgt sicher und schnell mit dem zum Patent angemeldeten Einhandbedienschlüssel: Einfach den Einhandbedienschlüssel zum Gegenhalten der QuickFlex-Spindel ansetzen und mit dem Spannschlüssel die Spannzangenmutter der ER-Spannzange schließen und diese ist mit hohem Anzugsmoment in der großflächigen Kegel-aufnahme fixiert. So wird die hohe Rundlaufgenauigkeit garantiert. Auch die Adapter werden nach diesem einfachen Prinzip mit einem eingebauten Gewindespannring fixiert. Das teilweise umständliche und unsichere Spannen und Lösen von Spannschrauben, wie bei anderen Wechsel-systemen erforderlich, entfällt damit.

Wirtschaftlichkeit und Flexibilität
Der preisgünstige Einstieg überzeugt schnell, denn der Anwender kann seine Zerspanungswerkzeuge direkt im QuickFlex-Werkzeughalter mit einer Standard ER-Spannzange aufnehmen. D.h. er kann die Werkzeughalter zuerst einmal ohne Werkzeugschnellwechsel einsetzen. Je nach Bedarf kann er flexibel verschiedene QuickFlex-Adapteranschaffen und das System schrittweise erweitern um Rüstzeiten zu reduzieren.

Umfangreich
Für den Werkzeugschnellwechsel steht ein umfangreiches Programm von QuickFlex-Adaptern in verschiedenen Ausführungen mit allen gängigen Werkzeugaufnahmen zur Verfügung.

Starterset
Damit der Anwender einfach und preisgünstig das System für den Werkzeugschnellwechsel erweitern kann, bietet WTO ein speziell abgestimmtes Starterset im Koffer, bestehend aus drei verschiedenen Schnellwechseladaptern, dem Einhandbedienschlüssel und passenden Spannschlüssel an.

Vorteile:

  • Minimale Investition, da zuerst nur der Werkzeughalter anzuschaffen ist und Standard-ER-Spannzangen eingesetzt werden können. Die Entscheidung für die Anschaffung eines Schnellwechselsystems mit Adaptern kann später erfolgen.
  • Maximale Erweiterungsmöglichkeit, da die Werkzeughalter später − bei Bedarf − jederzeit mit Schnellwechseladaptern ergänzt werden können. Mit einem Basissystem preisgünstig starten und dann flexibel erweitern.
  • Die Schnellwechseladapter können außerhalb der Maschine mit Werkzeugen bestückt und voreingestellt werden. Durch Verkürzung der Rüstzeiten wird die Produktivität erhöht und die Herstellkosten reduziert.
  • Schneller und sicherer Werkzeugwechsel mit dem neuen, zum Patent angemeldeten Einhandbedienschlüssel.
