Verbindungssystem für dünne Rohrwandstärken
Die neue Eaton-Walterscheid WALFORMplus-SR
Als formschlüssige, lösbare Rohrverbindung bewährt sich das WALFORMplus-Rohrverbindungssystem von Eaton-Walterscheid weltweit in unterschiedlichsten Anwendungsbereichen der Hydraulik. Höchste Leckagesicherheit auch unter widrigen Umgebungsbedingungen spielt hier eine tragende Rolle.
Zu den großen Vorteilen des WALFORMplus-Verbindungssystems gehören die einfache, fehlersichere Montage und die hochwirksame Abdichtung: Der einzig mögliche Leckageweg wird primär durch die bewährte WALFORM-Weichdichtung (standardmäßig aus FKM) und sekundär metallisch im 24 Grad-Konus durch die WALFORM-typische Nase abgedichtet.

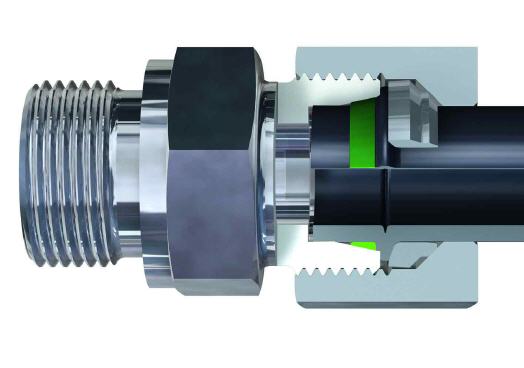

Mit dem neuen Rohrverbindungssystem WALFORMplus-SR ist es Eaton-Walterscheid gelungen, die bewährte WALFORM-Technologie für besonders dünnwandige Rohre anzubieten. Dafür wurde ein zusätzlicher Stützring vorgesehen, der die Verwendung der Standard-Verschraubungskomponenten gemäß DIN EN ISO 8434-1 ermöglicht. Das System ist so ausgelegt, dass die Verbindung in jedem Fall die maximale Druckleistung (PN) des Rohres nach DIN 2413 übertrifft.
Statische und dynamische Leistungstests gemäß DIN EN ISO 19879 wurden mit maximal möglicher Druckbelastung der Rohre erfolgreich durchgeführt. Eine dauerfeste Verbindung bei höchsten Berechnungsdrücken ist somit gewährleistet. Bei der konstruktiven Auslegung des Stützrings konnten sich die Entwickler an den bewährten Schneidringsystemen WALPRO und WALRING orientieren.
Die Rohrabstützungim Schulterbereich des Stützrings nimmt Biegewechselbeanspruchungen, die in vielen Leitungssystemen auftreten, zuverlässig auf und erhöht damit die Leckagesicherheit der Verbindung. Für die Umformung der Stahlrohre kommt die bewährte Umformmaschine M-WF385X mit entsprechend angepassten Werkzeugsätzen (Spannbacke und Formstutzen) zum Einsatz. Als Marktführer im Bereich der formschlüssigen Verbindungssysteme baut Eaton-Walterscheid das Produktportfolio somit weiter aus. Die neue WALFORMplus-SR wird in elf Baugrößen für Durchmesser von 6 bis 42 mm angeboten.
