Ein schwäbisches Taschenmesser

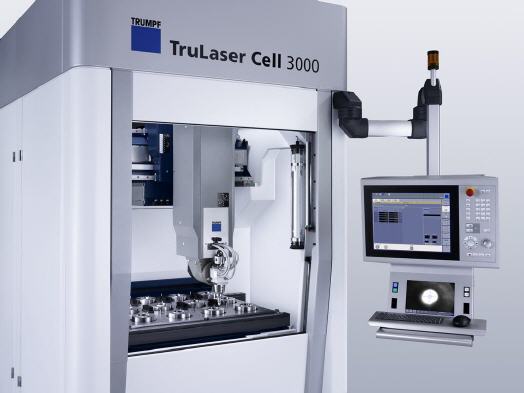

Die neue TruLaser Cell 3000

Das neue Fünfachs-Laserbearbeitungssystems TruLaser Cell 3000 von Trumpf ist sowohl für Blechfertiger, über den Automobilzulieferer bis zum Medizintechnikhersteller geeignet. Die Maschine ist funktional, wie ein schwäbisches Taschenmesser, denn sie vereint die Vorzüge ihrer Vorgängermodelle hinsichtlich Anwendungsflexibilität, Qualität, Produktivität und Dynamik in Einem.


Die kompakte 3-D-Maschine arbeitet wahlweise mit den TRUMPF-Festkörperlasern ›TruFiber‹, ›TruDisk‹, ›TruDiode‹ und ›TruPulse‹ mit bis zu acht Kilowatt Leistung. Filigranes Feinschneiden von Einzelteilen oder schnelles Bearbeiten von größeren Serien erledigt sie effizient und mit hoher Präzision – in 2-D und 3-D. Grund dafür ist die raffinierte Steuerung des Lasers. Durch die variable Strahlformung lassen sich Fokuslage und Fokusdurchmesser leicht anpassen – so einfach wie Autofokus und Blende an einer Digitalkamera.

Dies bedeutet zum einen, dass die Fokuslage sich automatisch an die zu bearbeitenden Blechstärken anpasst. Zum anderen kann der Fokusdurchmesser auf das Vierfache des Faserdurchmessers des Lichtleiterkabels aufgeweitet werden. Dies bietet speziell beim Schweißen enorme Vorteile und reduziert Nebenzeiten deutlich. Mit nur einer einzigen Brennweite (150 Millimeter) an der Optik, kann ohne manuelles Umrüsten von einem Spot mit 100 Mikrometern zum Schneiden, auf einen Spot mit 400 Mikrometern zum Schweißen gewechselt werden. Der Laserstrahl passt sich auf Basis von Technologietabellen automatisch an Materialart und -dicke an.

Durch die stufenlose Verschiebung der 2-Linsen-Zoomoptik geht das schnell und sicher. Mit der integrierten Abstandssensorik ControlLine arbeitet die Fokussieroptik auch bei unebenen Blechen immer in der richtigen Arbeitshöhe. Über eine Strahlweiche können gleich zwei Strahlquellen für unterschiedliche Anwendungen – beispielsweise ein Faserlaser für die Feinbearbeitung und ein TruDisk-Scheibenlaser für Schweißaufgaben – angeschlossen werden.

Die Ansteuerung der unterschiedlichen Laser erfolgt per Knopfdruck. Ein Wechsel des Laserlichtkabels ist dafür nicht notwendig – dies schützt die Optik und spart Nebenzeiten. Für weitere Flexibilität sorgt die modulare Werkstückaufnahme, die mit wenigen Handgriffen auf unterschiedliche Bauteile angepasst werden kann.

Das Werkstück wird zur Bearbeitung auf der TruLaser Cell 3000 nicht mehr bewegt, stattdessen „fliegt“ die Optik um das Werkstück herum. Für die 3-D-Bearbeitung erreicht die Schwenkachse einen Einstellwinkel von bis zu 135 Grad. Die Bewegung der Achsen erfolgt mithilfe eines Lineardirektantriebes. Statt Kugelspindelantrieb sorgt also ein Magnetfeld für eine berührungslose und verschleißarme Einstellung der Achsen. Durch diesen Kniff verdoppelt sich der 3-D-Bearbeitungsraum im Vergleich zum Vorgängermodell und erleichtert die Automatisierung.

Trotz ihrer Vielseitigkeit benötigt die TruLaser Cell 3000 nur wenig Platz: Schaltschrank, Kühlsystem und Optik sind in das System integriert. Der Maschinenkörper aus Mineralguss wirkt dabei schwingungsdämpfend und ist temperaturbeständig, so dass die Maschine auch bei härtesten Fertigungsbedingungen optimal funktioniert.

Auch für den Maschinenbediener bietet die TruLaser Cell 3000 zahlreiche Vorteile gerade mit Hinblick auf die Ergonomie. Sie lässt sich gleich von mehreren Seiten beladen und die zweigeteilte Hubtür bietet einen Sicherheitsmechanismus, der ein Einklemmen der Hände verhindert. Im Schutzgehäuse der Maschine befindet sich eine Sensorik, die den Laser automatisch abschaltet, sobald eine Beschädigung in der Bearbeitungszelle erkannt wird. Die neue Softwaresteuerung erfolgt über ein intuitives Bedienfeld. Darüber hinaus kann der Prozessverlauf genau überwacht werden.
