Stech-Neuheiten von Horn

Präsentation zur AMB

Die Paul Horn GmbH wird zur AMB mehrere Neuheiten präsentieren. Darunter die schmale Stechplatte Typ S315 sowie die Schneidplatte S15A. Beide sind mit Spanformgeometrie versehen.

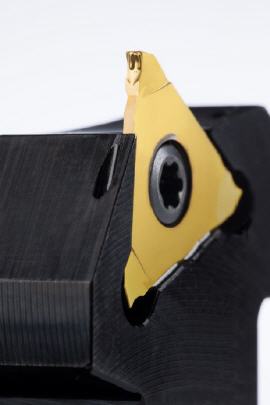

S315


Die schmale neue dreischneidige Schneidplatte für das Stechsystem Typ 315 ist ausgestattet mit verschiedenen Spanformgeometrien für Voll- und Teilschnitt und ermöglicht Stechbreiten unter 2 mm. Die verfügbaren Schneidbreiten von 1,1 / 1,3 / 1,5 und 2 mm der Wendeschneidplatten in linker oder rechter Ausführung erzielen Stechtiefen bis 5 mm. Die neu im HORN-Labor entwickelte Hochleistungs-Beschichtungssorte EG55 zeichnet sich aus durch hervorragende Haftung auf dem Hartmetallsubstrat, hohe Homogenität, Härte, Verschleißfestigkeit und überragend lange Standzeiten bei der allgemeinen Stahlbearbeitung. Die Wendeschneidplatte S315 passt in Standardklemmhalter vom Typ R oder L356…S.4.03 IK mit innerer Kühlmittelzufuhr mit Schaftquerschnitten von 16, 20 und 25 mm.

Die neue Stechplatte S15A ergänzt das Axialstechsystem 25A um eine Variante für Axialeinstech-Durchmesser über 20 mm mit einer Schneidbreite von 4 mm. Die Spanformgeometrie „L“ (neu bei System 25A) gewährleistet auch bei großer Nuttiefe einen sicheren Spanfluss und gute Spankontrolle bei Voll- und Teilschnitt, sowie beim Einstechen und Längsdrehen. Die Schneidplatten sind „neutral“ ausgeführt und somit in linken wie in rechten Klemmhaltern nutzbar. Für die unterschiedlichen Nutaußendurchmesser sind Halter mit Durchmesserabstufungen von 20 bis 25 mm, 25 bis 30 mm, 30 bis 40 mm sowie 40 bis 50 mm vorgesehen. Die Hartmetallsorte AS45 ist hervorragend geeignet für ein breites Spektrum von Stahlsorten.

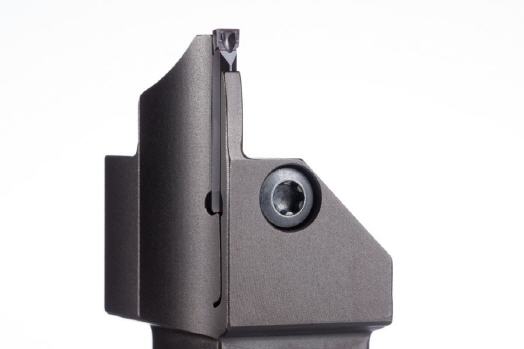

S15A



Mehr Informationen zur Paul Horn GmbH

Kontakt  Herstellerinfo
Hartmetall-Werkzeugfabrik
Paul Horn GmbH
Horn-Straße 1
72072 Tübingen
Telefon: 07071 7004-0
Fax: 07071 7289-3
E-Mail: info@de.horn-group.com
www.horn-group.com/de
