Flender erhöht das Drehmoment

Ganzstahllamellen-Kupplung noch leistungsstärker

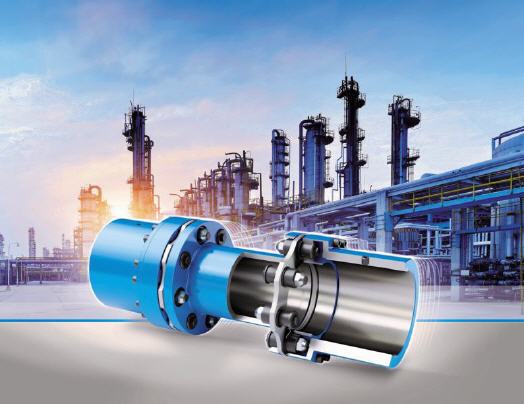

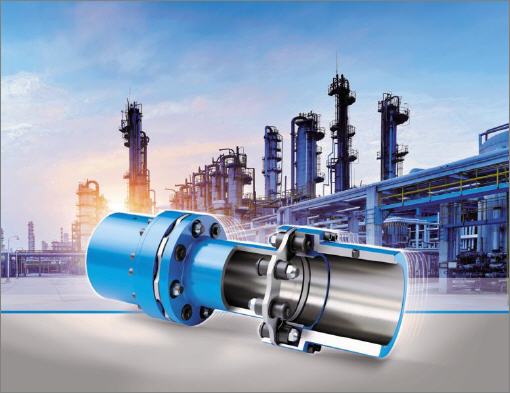

Flender komplettiert seine N-Arpex-Kupplung und führt zwei weitere Ausbaustufen mit acht und zehn Verschraubungspunkten ein. Dadurch deckt die N-Arpex einen Durchmesser bis 988 mm und ein Drehmoment bis 2.000.000 Nm ab.


Durch die kompakte Bauartund eine vergrößerte Bohrungskapazität wird zudem ein Baugrößensprung möglich. Eine kleinere Kupplung überträgt ein höheres Drehmoment im Vergleich zum Vorgängermodell Arpex. So optimiert Flender weiter das Preis-Leistungs-Verhältnis. Die drehstarre Ganzstahllamellenkupplung eignet sich unter anderem für den Antrieb von Pumpen, Lüftern, Kompressoren, Generatoren, Turbinen und Papier-und Druckmaschinen.

Eine neue, kompaktere Flender Konusverschraubung für die Lamellenpaketeermöglicht eine leichte und schnelle Montage der N-ArpexKupplungen speziell im hohen Drehmomentbereich. Sie erhöhtdie Leistungsdichte der N-Arpex Baureihe.

Das 2017 mit der ARN-6 Variante eingeführte, überarbeitete Bauteildesign sorgte mit der kompakten Bauweise und einer vergrößerten Bohrungskapazität bereits für ein verbessertes Verhältnis aus Drehmoment und Materialeinsatz. Somit rückt die N-Arpex den Fokus noch mehr in Richtung Preis-Leistungs-Verhältnis. Mit den beiden neuen N-Arpex-Kupplungen führt Flender einen Baukasten ein, der die Anzahl der verfügbaren Varianten erhöht und gleichzeitig die Anzahl der Bauteile reduziert.

Die drei Standard-Baureihen des Vorgängers Arpex verschmelzen beider N-Arpex zu einer Baureihe. Diese Standardisierung vereinfacht die Lagerhaltung, die Kupplungen sind schneller verfügbar. Zudem müssen die Kunden weniger Ersatzteile lagern. Auch die neuen Baureihen sind für eine explosionsfähige Umgebung gemäß Richtlinie 2014/34/EU ausgelegt und erfüllen die Anforderungen der API610/ISO 13709 und API671/ISO 10441. N-Arpex Ganzstahlkupplungen sind im Standard für Tieftemperaturen von bis zu -50 Grad Celsius ausgelegt.

Die Drehmomentübertragung bei gleichzeitigem Versatzausgleich zwischen den zu verbindenden Maschinen erfolgt bei der vollständig aus Stahl hergestellten Kupplung spielfrei, drehstarr und biegeelastisch. Der Versatzausgleich kann in axialer, winkliger und radialer Richtung erfolgen. Die Lamellenpakete der N-ArpexKupplungen sind aus nicht rostendem Federstahl, unterliegen keinem Verschleiß und sind somit wartungsfrei.
