GMN erweitert Angebot an Spindelkugellagern

Für hohe Anforderungen geeignet

GMN erweitert sein Angebot an abgedichteten Hochpräzisions-Spindelkugellagern um zwei auf nunmehr drei Bauformen. Zusätzlich zu der „KH“-Ausführung für höchste Drehzahlen gibt es jetzt auch die Kugellager der bewährten Bauformen „S“ und „SM“ mit Dichtungen. Die neuen Varianten sind insbesondere für Anwendungen konzipiert, die hohe Anforderungen an Drehzahl und Tragfähigkeit stellen.

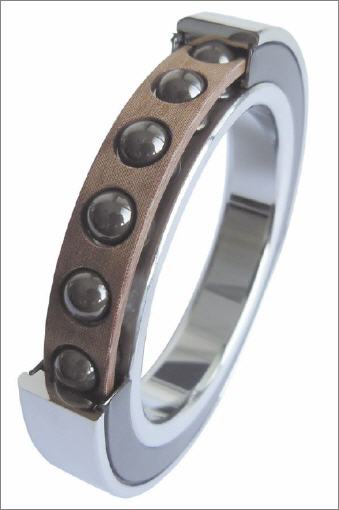

Abgedichtete Spindelkugellager von GMN sind im Vergleich zu Modellen ohne Dichtung weniger empfindlich gegen Verunreinigungen am Montageplatz und im Betrieb. Im Fall von vertikalen oder schrägen Einbaulagen tritt darüber hinaus kein Fett aus den Lagern aus und eine mögliche Fettaustrocknung durch Ventilation oder Luftströmungen wird reduziert.

Durch die optimierte Lebensdauerschmierung bieten abgedichtete Spindelkugellager im Vergleich zur offenen Ausführung eine längere Gebrauchsdauer. Einschränkungen in der Leistungsfähigkeit und Drehzahleignung gibt es dank berührungsloser Dichtscheiben keine. Abgedichtete Varianten sind für Ausführungen der Standardbauformen „S“ und „SM“ in den Baureihen „619..“ und „60..“ erhältlich.

Drei Bauformen für vielfältige Einsatzzwecke

Kugellager der Bauform „S“ kommen als universelle Standardspindellager zum Einsatz, beispielsweise bei angetriebenen Präzisionswerkzeugen und in Standardspindeln für Werkzeugmaschinen. Sie zeichnen sich durch große Kugeldurchmesser aus, die für höchste Tragzahlen bei gleichzeitig hoher Drehzahleignung und Steifigkeit sorgen.

Dank einer weiten Schmiegung am Innenring ist die Baureihe „SM“ bei gleichen Kugeldurchmessern und gleicher Kugelanzahl für höhere Drehzahlen und hohe Steifigkeit, bei leicht geringeren Tragzahlen, geeignet. Verwendet werden sie vor allem bei Hochgeschwindigkeitsspindeln für Schleif- und Fräsmaschinen, Bearbeitungszentren sowie in der Holzbearbeitung.

Ausführungen der Bauform „KH“ mit mittleren Kugeldurchmessern, die es bereits seit Jahren mit Dichtscheiben gibt, bieten ebenfalls eine weite Schmiegung. Sie eignen sich für höchste Drehzahlen und kommen in Ultra-Hochfrequenz-Spindeln, Hochgeschwindigkeits-Bearbeitungsmaschinen und in der Holzbearbeitung zum Einsatz.

Große Auswahl an Standardlösungen und Sonderanfertigungen

Hochpräzisions-Spindelkugellager von GMN sind optimiert für hohe Drehzahlen, Belastungen sowie Steifigkeiten und zeichnen sich durch eine lange Lebensdauer und Zuverlässigkeit aus. Sie lassen sich vielfältig konfigurieren, so dass es für nahezu jede Anforderung die richtige Ausführung gibt. Verfügbar sind sie in unterschiedlichen Bauformen, Baureihen, mit Käfigen in verschiedenen Ausführungen und aus unterschiedlichen Werkstoffen sowie Kugeln aus Wälzlagerstahl 100Cr6 oder Keramik.

Das Sortiment umfasst Hochpräzisions-Spindelkugellager mit Bohrungsdurchmessern von 5 bis 120 mm sowie verschiedenen Nennkontaktwinkeln, Genauigkeiten und Vorspannungen. Sämtliche Kugellager stellt GMN in Nürnberg her. Für alle Komponenten und Verarbeitungsprozesse kommen ausschließlich hochwertige Werkstoffe und Materialien zum Einsatz. Neben Standardlösungen sind auf Wunsch auch anwendungsoptimierte Sonderanfertigungen erhältlich.

Mehr Informationen zu GMN:

Kontakt  Herstellerinfo
GMN Paul Müller Industrie GmbH & Co. KG
Äußere Bayreuther Str. 230
90411 Nürnberg
Tel.: +49 911.5691-0
Fax: +49 911.5691-221
Mail: info@gmn.de
www.gmn.de
