Vibrationen beim Fräsen reduzieren

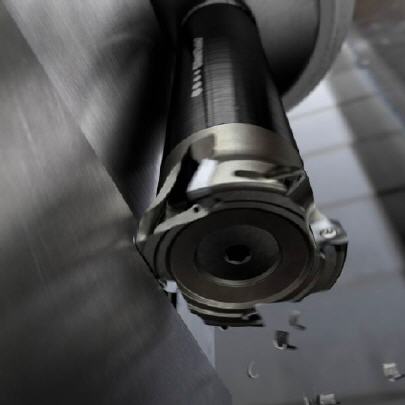

Additiv gefertigter CoroMill 390 in Leichtbauweise
Sandvik Coromant stellt den CoroMill 390 in Leichtbauweise vor. Das Werkzeug mit additiv gefertigtem Fräserkörper bietet Anwendern eine Vielzahl von Prozessvorteilen: Das geringere Gesamtgewicht trägt dazu bei, Vibrationen zu minimieren und die Sicherheit bei Bearbeitungen mit großen Überhängen zu verbessern.
Die Additive Fertigung bietet erstklassige Möglichkeiten, um komplexe Strukturen mit hoher Präzision und ohne Verbindungsstellen herzustellen. Mithilfe des Verfahrens können Komponenten leichter, stabiler und flexibler als je zuvor gefertigt werden. Beim Werkzeugkörper-Design ermöglicht die Additive Fertigung Formen und Merkmale, die durch die Metallbearbeitung nicht erzeugt werden können. Und gedruckt werden können nahezu alle Materialien – beim CoroMill 390 in Leichtbauweise ist es eine Titanlegierung.
„Bei der Entwicklung des neuen CoroMill 390 in Leichtbauweise wurde taktisch Material entfernt, um das optimale Fräser-Design im Sinne der Masseminimierung zu realisieren“, erklärt Magnus Engdahl, Product Application Manager bei Sandvik Coromant. „Dies nennt man Topologieoptimierung und macht den Fräser deutlich leichter als ein konventionelles Werkzeug, was Fertigungsunternehmen dabei hilft, ihre Produktivität bei Fräsbearbeitungen mit großen Überhängen zu steigern. Darüber hinaus verbessert ein kürzerer Abstand zwischen dem Dämpfer im Adapter und der Schneidkante die Leistung und Prozesssicherheit.“
In vielen Anwendungen in der Metallbearbeitung ist die Prozesssicherheit von größter Bedeutung, auch beim Fräsen mit großen Überhängen, eine typische Anforderung bei Komponenten, die in der Luft- und Raumfahrt, dem Formenbau oder in der Öl- und Gasindustrie zum Einsatz kommen. Hier kann die Erstellung von Bauteilmerkmalen wie tiefe Taschen durch Vibrationen beeinträchtigt werden, was zu einer langsameren Produktion, kürzeren Standzeiten und einer schlechten Oberflächengüte führt. Der neue CoroMill 390 in Leichtbauweise bietet die Lösung: In Kombination mit Silent Tools-Fräsadaptern werden Vibrationen gedämpft, sodass Produktivität und Prozesssicherheit in anspruchsvollen Anwendungen mit großen Überhängen maximiert werden können. Das CoroMill 390 Konzept bietet auch eine leichte Schneidwirkung für einen gleichmäßigen Schnitt.
Der CoroMill 390 in Leichtbauweise ist zum Planfräsen mit langen Reichweiten, zum tiefen Eck- und Kantenfräsen sowie für Taschen- und Nutenfräsbearbeitungen geeignet. Das Werkzeug ist mit 40-Millimeter-Durchmesser (16er Fräsdorn-Kupplung) und 50-Millimeter-Durchmesser (22er Fräsdron-Kupplung) erhältlich. Je nach Anwendung können drei oder vier Wendeschneidplatten (Größe 11) gewählt werden. Alle Fräser verfügen über Differentialteilung und innere Kühlmittelzufuhr.
Mehr Informationen zu Sandvik Tooling Deutschland:
Sandvik Tooling Deutschland GmbH | |
Geschäftsbereich Coromant | |
Heerdter Landstraße 243 | |
40549 Düsseldorf | |
Tel. +49 211 5027-0 | |
Fax +49 211 5027-500 | |
E-Mail: de.coromant@sandvik.com | |
www.sandvik.coromant.com/de |
