3D-Lösungen für Stahlkonstruktionen

MicroStep-Spezialanlagen

Neben Standard-Blechbearbeitungsmaschinen bietet MicroStep eine außergewöhnliche Vielfalt an Anlagen für die Bearbeitung von 3D-Objekten in verschiedensten Formen. Zu den 3D-Objekten zählen unterschiedlich große kreisförmige, quadratische und rechteckige Hohlprofile (Durchmesser von 30 mm bis 2.000 mm), Rundrohre, Behälterböden und Winkelstücke.


Die Standardkonfiguration einer kombinierten Blech-Rohrschneidanlage von MicroStep besteht aus einem Schneidtisch für Bleche und einem separaten Kanal für die Rohrpositionierung, der entlang der Längsseite des Tisches angeordnet ist. Die zu bearbeitenden Rohre werden in einer Rohrschneidvorrichtung eingespannt, die sich an einem Ende des Kanals befindet. Der Schneidprozess kombiniert mehrere Schritte: Die mit dem Portal synchronisierte Rohrschneidvorrichtung dreht das Werkstück präzise in die passende Position, um es mit den 2D- und 3D-Werkzeugen bearbeiten zu können. Zum Einspannen von Polygonprofilen oder Bögen können spezielle Adapter an die Rohrschneidevorrichtung angebracht werden. Zum Schneiden von Behälterböden kann ein separater Schneidtisch an einem Ende der Schneidanlage integriert werden.

Für Anwendungen in der Stahlbauindustrie entwickelte MicroStep auch Anlagen, die beispielsweise speziell zum Schneiden von Baustahlprofilen oder aber auf das automatisierte Schneiden und Bohren von Flanschteilen spezialisiert sind. Diese Maschinen können in verschiedenen Ausführungen geliefert werden, je nach Art und Größe des verarbeiteten Materials oder den Anforderungen an die Automatisierung der Materialzuführung und/oder Teileausgabe.

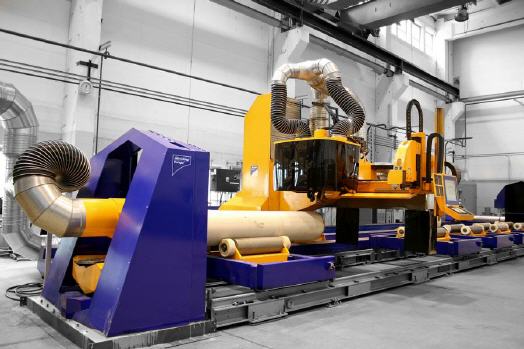

Als reine CNC-Maschinen zur Bearbeitung von Rohren und Profilen entwickelte MicroStep die Schneidanlagen PipeCut und CPCut. Beide Systeme sind modular aufgebaut, können somit für spezielle Anforderungen der Kunden konfiguriert werden. Die PipeCut, die für Bearbeitungslängen von 3 m, 6 m oder 12 m ausgelegt werden kann, ist in der Lage Rohre mit Durchmessern von 50 mm bis 800 mm zu verarbeiten. Die maximale Wandstärke beträgt beim Plasmaschneiden 50 mm und beim autogenen Brennschneiden bis zu 100 mm. CPCut-Maschinen können große Rohre sogar mit Durchmessern bis zu 2.000 mm verarbeiten.

Zum Schneiden von offenen Profilen wie I-, H-, U- oder L-Profilen hat MicroStep eine Baureihe mit einer speziellen 3D-Kinematik entwickelt – die ProfileCut –, welche den Schneidbrenner über dem Profil positioniert. Während des Schneidvorgangs ist das zu bearbeitende Profil bewegungslos, während sich ein 3D-Schneidkopf, der Rotator „Pantograph“, mit einer einseitigen Neigfähigkeit von 120° sowohl in Längs- als auch in Querrichtung um das Profil bewegt.

Die Standardkonfiguration einer kombinierten Blech-Rohrschneidanlage von MicroStep besteht aus einem Schneidtisch für Bleche und einem separaten Kanal für die Rohrpositionierung, der entlang der Längsseite des Tisches angeordnet ist. Die zu bearbeitenden Rohre werden in einer Rohrschneidvorrichtung eingespannt, die sich an einem Ende des Kanals befindet. Der Schneidprozess kombiniert mehrere Schritte: Die mit dem Portal synchronisierte Rohrschneidvorrichtung dreht das Werkstück präzise in die passende Position, um es mit den 2D- und 3D-Werkzeugen bearbeiten zu können. Zum Einspannen von Polygonprofilen oder Bögen können spezielle Adapter an die Rohrschneidevorrichtung angebracht werden. Zum Schneiden von Behälterböden kann ein separater Schneidtisch an einem Ende der Schneidanlage integriert werden.

Für Anwendungen in der Stahlbauindustrie entwickelte MicroStep auch Anlagen, die beispielsweise speziell zum Schneiden von Baustahlprofilen oder aber auf das automatisierte Schneiden und Bohren von Flanschteilen spezialisiert sind. Diese Maschinen können in verschiedenen Ausführungen geliefert werden, je nach Art und Größe des verarbeiteten Materials oder den Anforderungen an die Automatisierung der Materialzuführung und/oder Teileausgabe.

Als reine CNC-Maschinen zur Bearbeitung von Rohren und Profilen entwickelte MicroStep die Schneidanlagen PipeCut und CPCut. Beide Systeme sind modular aufgebaut, können somit für spezielle Anforderungen der Kunden konfiguriert werden. Die PipeCut, die für Bearbeitungslängen von 3 m, 6 m oder 12 m ausgelegt werden kann, ist in der Lage Rohre mit Durchmessern von 50 mm bis 800 mm zu verarbeiten. Die maximale Wandstärke beträgt beim Plasmaschneiden 50 mm und beim autogenen Brennschneiden bis zu 100 mm. CPCut-Maschinen können große Rohre sogar mit Durchmessern bis zu 2.000 mm verarbeiten.

Zum Schneiden von offenen Profilen wie I-, H-, U- oder L-Profilen hat MicroStep eine Baureihe mit einer speziellen 3D-Kinematik entwickelt – die ProfileCut –, welche den Schneidbrenner über dem Profil positioniert. Während des Schneidvorgangs ist das zu bearbeitende Profil bewegungslos, während sich ein 3D-Schneidkopf, der Rotator „Pantograph“, mit einer einseitigen Neigfähigkeit von 120 Grad sowohl in Längs- als auch in Querrichtung um das Profil bewegt.

Mehr Informationen zu Microstep:

Kontakt  Herstellerinfo
MicroStep Europa GmbH
Messerschmittstraße 10
86825 Bad Wörishofen
Tel.: +49 8247 96294-00
Fax: +49 8247 96294-09
E-Mail: info@microstep.com
www.microstep.com
